PADS - Mentor Graphics

Mentor graphics es una empresa líder a nivel mundial experta en el desarrollo de software utilizado en diseños automáticos electrónicos. Sus innovadores productos ayudan a los ingenieros en la producción de soluciones de diseño de alta calidad y mayor complejidad. Mentor Graphics está comprometido con los ingenieros independientes y empresas del sector, es por esto que sus soluciones permiten incrementar la productividad a través de ciclos de producción cortos y riesgos tecnológicos mínimos. El resultado, mejores productos electrónicos, mayor eficiencia y un alto potencial de rentabilidad.


En la actualidad existe un gran reto para el ingeniero en el campo del diseño electrónico debido a que los diseños son cada día más complejos y las normas de calidad y eficiencia cada vez más altas. Los ingenieros de hoy necesitan contar con herramientas adecuadas, acordes a los estándares de diseño existentes, permitiéndoles diseñar, analizar, verificar, documentar y proponer alternativas de manufactura alineadas con la demanda del mercado actual. PADS (Personal Automated Design Solutions), se convierte en esa herramienta intuitiva, que bajo una misma plataforma presta soluciones avanzadas y de alta calidad.


CARACTERÍSTICAS GENERALES

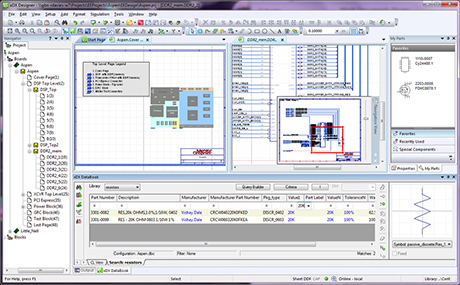

Creación de esquemáticos

Provee herramientas de diseño para lograr desarrollos de manera sencilla, rápida y eficiente, además de permitir el análisis en cada etapa del diseño usando simulación y estudio de integridad de la señal. PADS soporta el diseño haciendo reuso de diseños y aprovechando el manejo de herencia en esquemáticos.

PADS - Creación de esquemáticos
PADS - Gestión de librerías

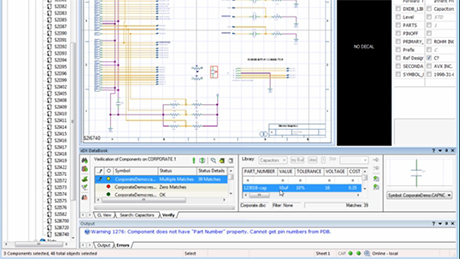

Gestión de librerías

Verifique en tiempo real la existencia de los componentes usados consultando directamente en el portal Digi Key, uno de los proveedores de componentes electrónicos más importantes a nivel mundial. De esta manera evite retrasos en sus desarrollos por falta de componentes, el uso de componentes obsoletos etc.

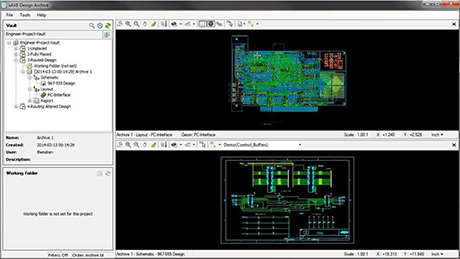

Gestión de archivos

PADS permite la gestión de archivos ya sea directamente en sus equipos o haciendo uso de repositorios (Vaults) en la nube.

PADS - Gestión de archivos

PADS - Ruteo

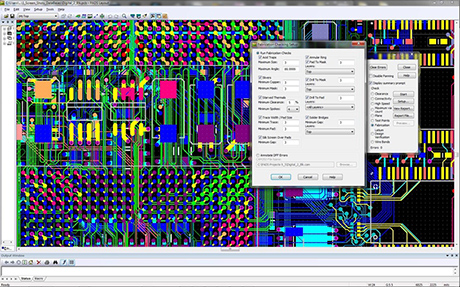

Ruteo

PADS permite al desarrollador realizar el ruteo de su placa de forma manual o cuenta con poderosas herramientas de ruteo automático que aplican las normas DRC, se destacan las herramientas de ruteo por pares diferenciales y ajuste de longitud de onda para circuitos en RF (Radio Frecuencia).

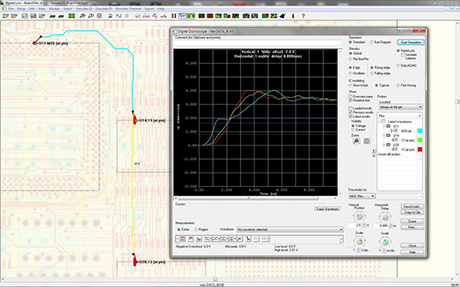

Análisis de integridad de la señal

PADS cuenta con una poderosa herramienta de análisis para la integridad de la señal en circuitos con hardware de alta velocidad, verificando que las señales que viajan por nuestra placa mantengan sus características y sean confiables.

PADS - Análisis de integridad de la señal
PADS - Análisis térmico

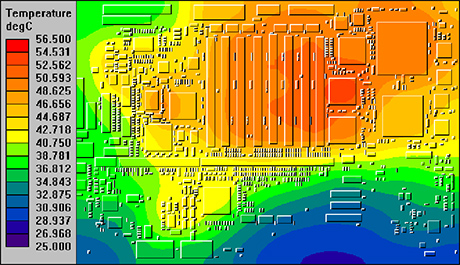

Análisis térmico

PADS permite al desarrollador realizar un análisis térmico en cualquier etapa del diseño para garantizar que los componentes escogidos funcionen correctamente dentro de la placa. Esta herramienta permite analizar el desempeño de los diseños a diferentes intervalos de temperatura y así detectar de forma temprana problemas a corregir.

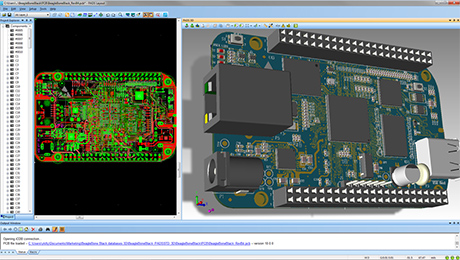

Colaboración con MCAD

PADs puede interactuar de forma colaborativa entre diseñadores de CAD eléctrico y mecánico en todo el proceso de diseño, evitando de esta manera sobrecostos en los diseños por incompatibilidad mecánica.

PADS - Colaboración con MCAD

DESCRIPCIÓN DE PARÁMETROS PADS

Creación de esquemáticos

  • Incluye manejo de herencia en los diseños.
  • Incluye manejo de atributos y reglas de diseño.
  • Manejo de reglas DRC.

Gestión de componentes

  • Información del componente resumida.
  • Planificador ODBC.

Búsqueda de componentes

  • Conexión a Digi-key (Proveedor de componentes electrónicos más importante a nivel mundial) www.digikey.com

Gestión de archivos

Gestión y almacenamiento de toda la información del diseño por dos métodos:

  • Directamente en el PC
  • Usando bóvedas seguras en la red (Vault).
  • Uso de herramientas colaborativas.
  • Generación de copias de seguridad.
  • Generación de archivos tipo informe para diseños.

Ruteo

  • Ruteo de modo manual o de modo Automático.
  • Reglas para ruteo (Normas IPC).
  • Ruteos exclusivos por zonas y por componentes si así lo requiere el diseñador.

Análisis análogo

  • Simulación análoga (Simulación análoga DC, Frecuencia, análisis de dominio en el tiempo, análisis de montecarlo.

Análisis de integridad de la señal

  • Análisis de integridad de la señal en la etapa de diseño.
  • Análisis Prediseño.

Análisis térmico

  • Análisis térmico temprano (con solo los componentes ubicados, con un enrutado parcial o con un ruteado completo).
  • Análisis por conducción, convección y radiación.
  • Análisis y gradientes térmicos para la ayuda en refrigeración.

Autodimensionamiento

  • Forma y dimensiones de la PCB de forma automática una vez terminado el diseño.

Autoruteo de alta velocidad

  • Para completar ruteo de pares diferenciales y ruteo de lineas acopladas de forma rápida al definir las restricciones.

Integridad de la potencia

  • Análisis de la integridad de la potencia en la etapa de diseño y prediseño.

Colaboración MCAD

  • Xpedition® xPCB MCAD, permite la interacción entre la parte mecánica y la parte eléctrica de un diseño.

PADS Maker

Cuando tenemos herramientas profesionales el diseño de circuitos impresos es muy sencillo de comienzo a fin. Mentor Graphics tiene el placer de lanzar al mercado PADS Maker.

PADS Maker cuenta con las siguientes características:

  • Licencia perpetua
  • Licencia gratuita
  • Sin precios de suscripción
  • Acceso directo a los cinco millones de componentes de DigiKey
  • Acceso gratuito al simulador PADS AMS Cloud para simulación análoga y digital
  • Acceso a más de novecientos cincuenta mil componentes por medio de PartQuest
