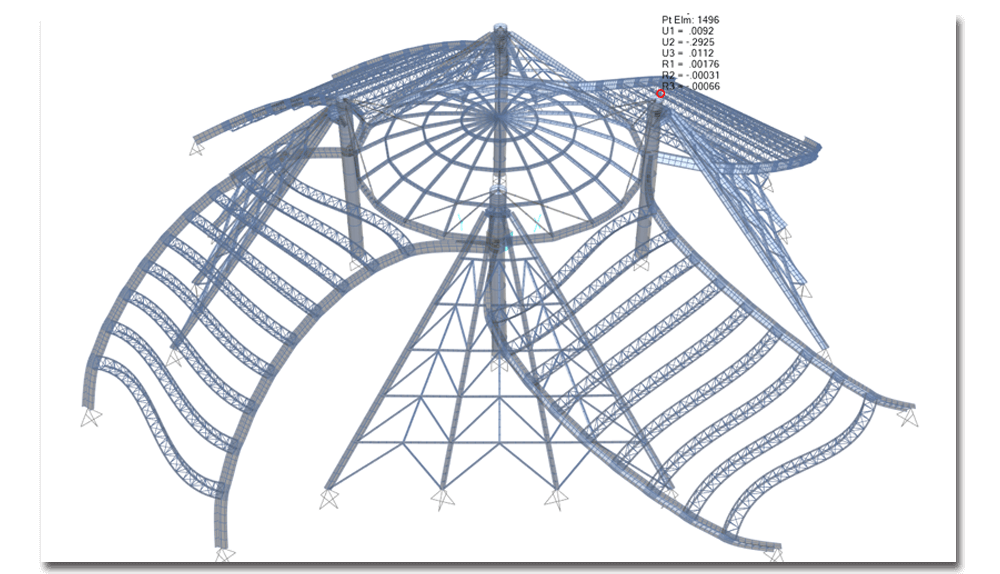

SAP2000 es un programa de elementos finitos con una interfaz gráfica 3D orientada a objetos. Está diseñado para realizar de manera integrada la modelación, análisis y dimensionamiento de una amplia gama de problemas de ingeniería estructural.
Conocido por su flexibilidad en el análisis de diferentes tipos de estructuras, su capacidad de cálculo y la fiabilidad de sus resultados, SAP2000 es una herramienta de trabajo diario para muchos ingenieros. Su versatilidad en el modelado de estructuras permite su utilización en el dimensionamiento de puentes, edificios, estadios, presas, estructuras industriales, estructuras marítimas y cualquier otra infraestructura que requiera análisis y dimensionamiento.

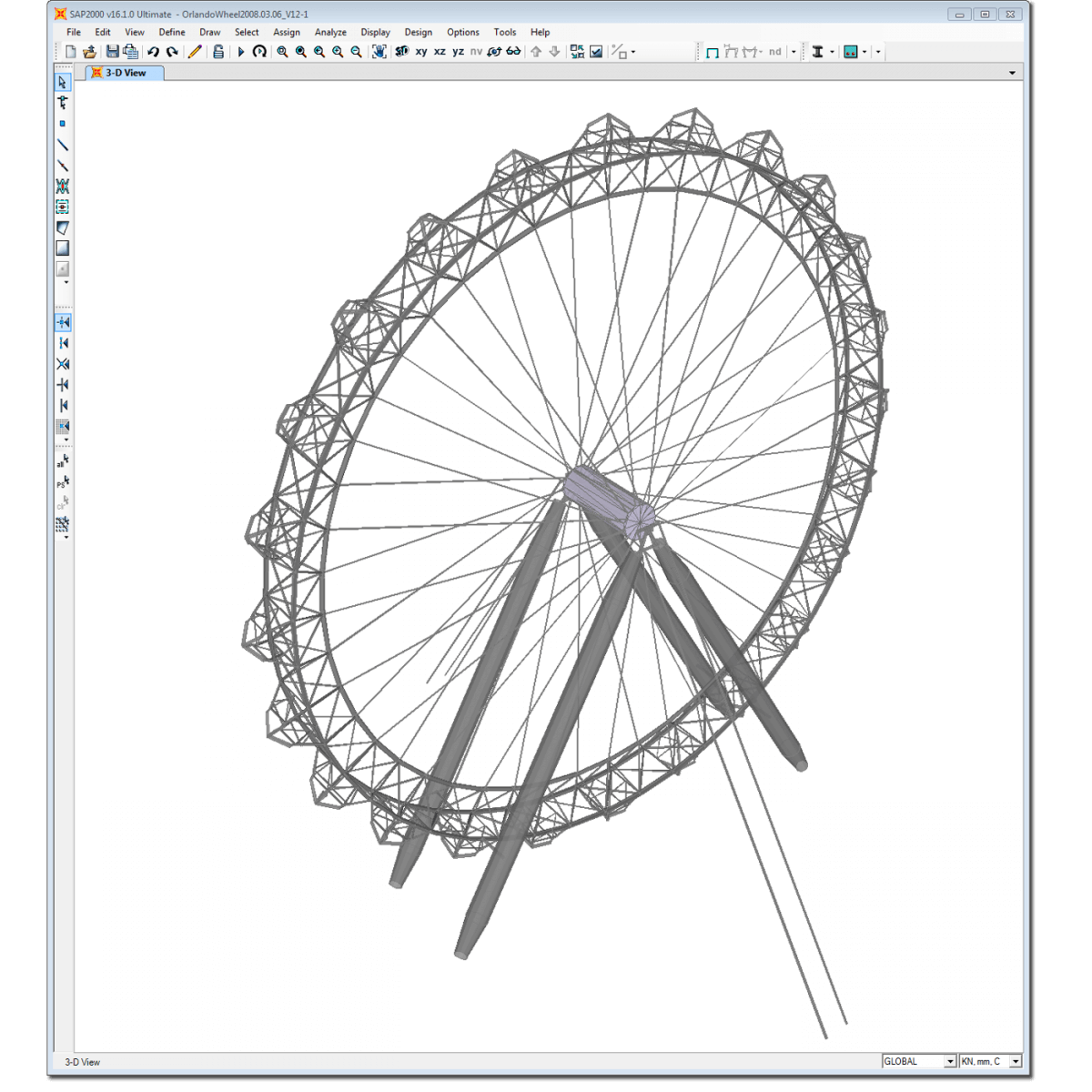

SAP2000 es ampliamente reconocido por su potencia de cálculo y la confiabilidad de sus resultados. Además,
se destaca por su capacidad de adaptarse a diversos tipos de estructuras, lo que lo convierte en una

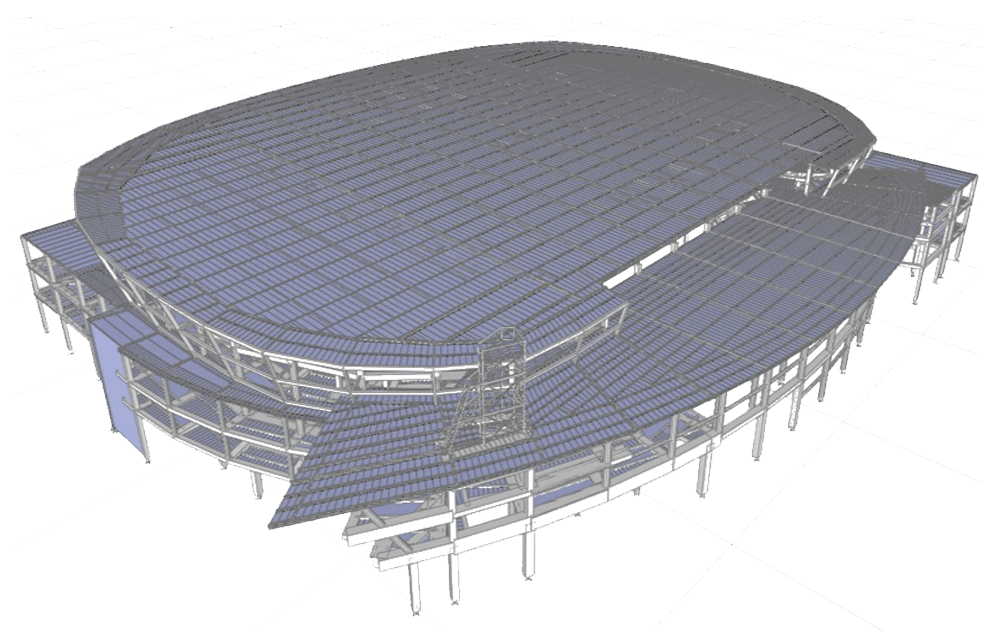

herramienta versátil para el dimensionamiento de puentes, edificios, estadios, presas, estructuras
industriales, estructuras marítimas y cualquier otro tipo de infraestructura que requiera análisis y
dimensionamiento.

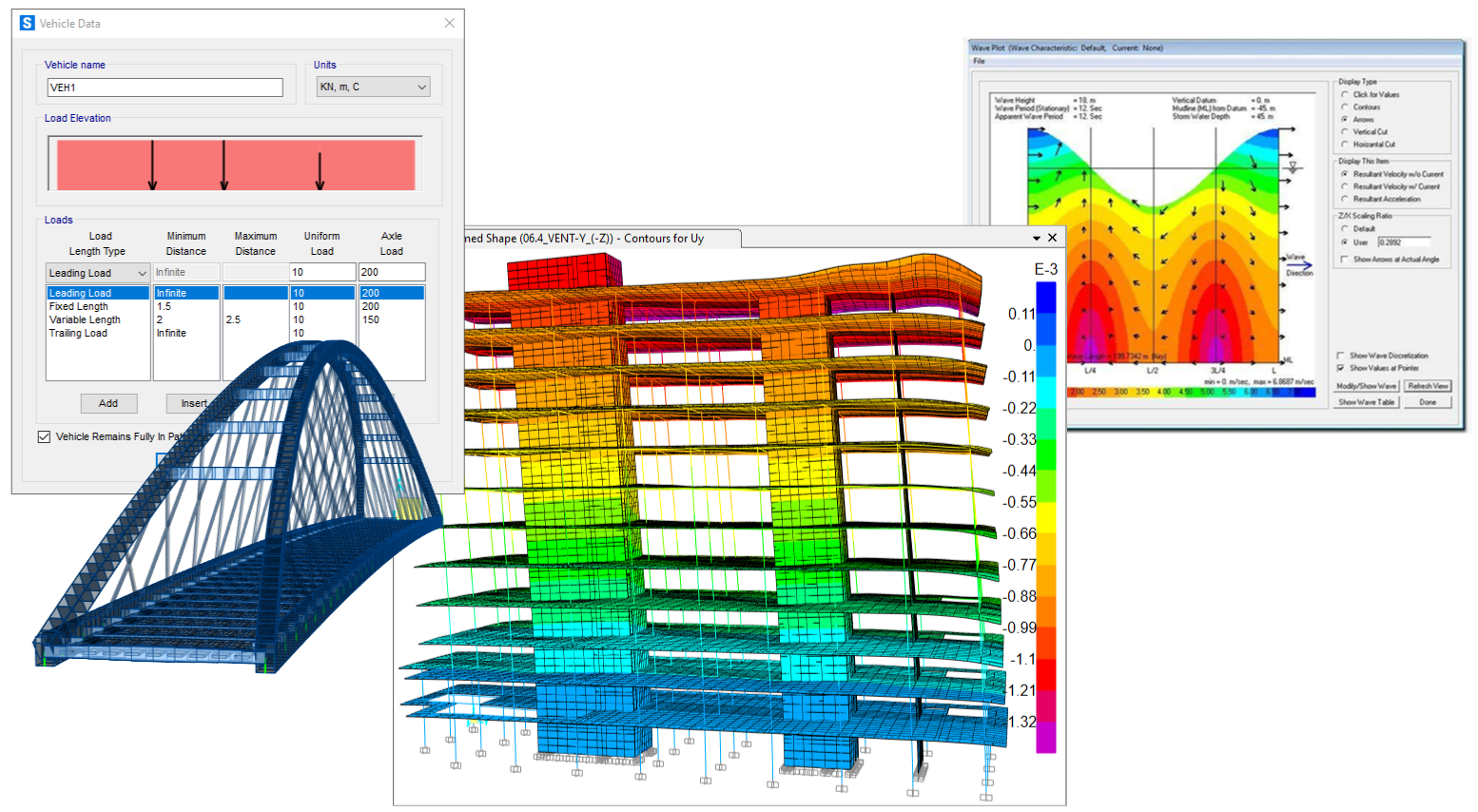

Una de las ventajas adicionales de SAP2000 es su capacidad para generar automáticamente cargas sísmicas, de
viento y de vehículos. Esto facilita el proceso de dimensionamiento y permite la verificación automática de

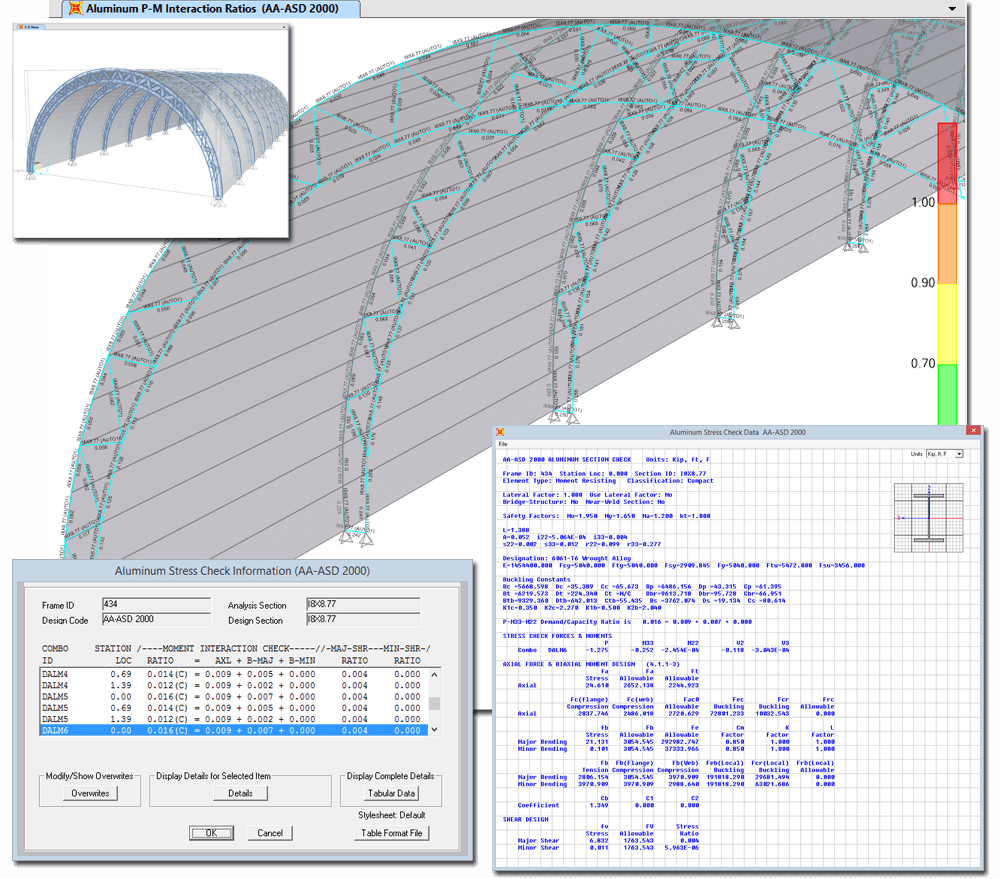

estructuras de hormigón armado, perfiles metálicos, aluminio y conformados en frío, cumpliendo con
normativas de diferentes países, como las europeas, americanas, canadienses, turcas, indias, chinas, entre
otras.
SAP2000 brinda a sus usuarios una interfaz única que permite la modelación, análisis, dimensionamiento y generación de informes de cálculo de manera integrada. La interfaz de SAP2000 también ofrece la flexibilidad de personalizar y definir los layouts de las ventanas y barras de herramientas según las preferencias individuales de cada usuario. Esto permite una experiencia de trabajo más cómoda y eficiente, adaptada a las necesidades específicas de cada proyecto y usuario.

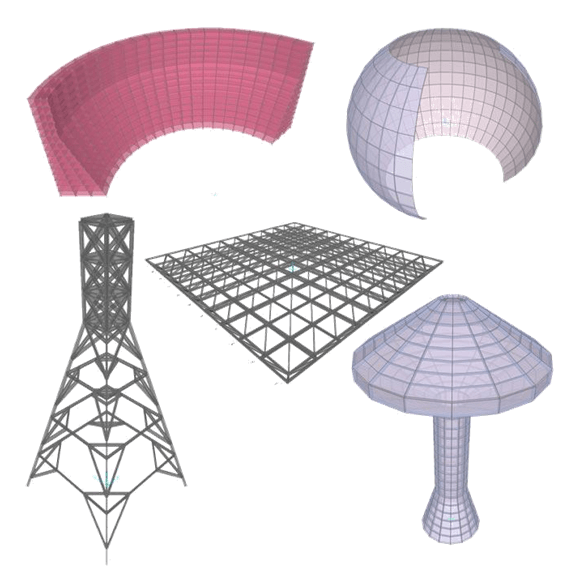

SAP2000 ofrece una amplia gama de plantillas que permiten a los usuarios comenzar rápidamente con la creación de nuevos modelos. Estas plantillas incluyen modelos paramétricos para diversos tipos de estructuras, lo que facilita el proceso de inicio del proyecto. Entre las plantillas disponibles se encuentran vigas simples, celosías 2D y 3D, pórticos 2D y 3D, silos y embalses, escaleras, estructuras de presas y tubos. Estas plantillas predefinidas ahorran tiempo al proporcionar una estructura inicial sobre la cual los usuarios pueden construir y personalizar según sus necesidades específicas.
Facilidad en definir vistas personalizadas y alzados para visualizar y manipular los modelos analíticos y físicos.

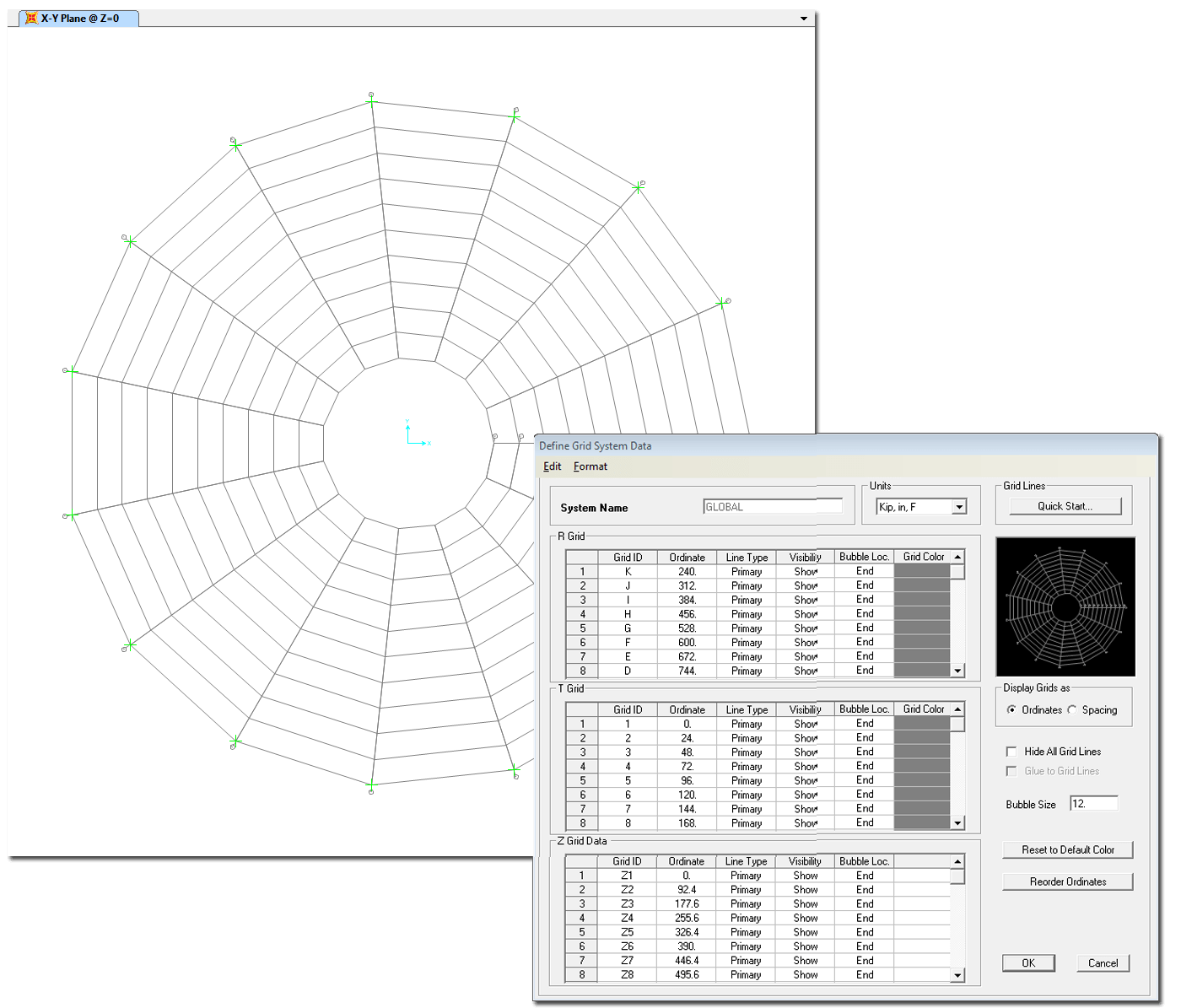

En SAP2000, es posible definir las cuadrículas utilizando un sistema de referencia cartesiano, cilíndrico o genérico. Esto brinda flexibilidad a los usuarios para adaptar las cuadrículas según las características específicas de su modelo. Además, SAP2000 permite crear un número ilimitado de cuadrículas en el modelo. Estas cuadrículas pueden ser giradas en cualquier dirección deseada o colocadas en cualquier punto de origen, lo que proporciona una mayor libertad para ajustar y posicionar las cuadrículas de acuerdo con los requerimientos del proyecto. Esta capacidad de ajuste y personalización de las cuadrículas permite un modelado más preciso y adaptable a las necesidades específicas de cada estructura.

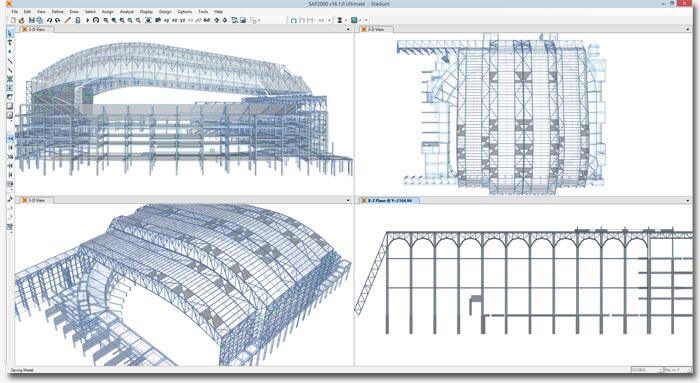

Las vistas de las plantas y alzados se generan automáticamente para cada cuadrícula, lo que facilita la navegación rápida por el modelo y permite una visualización clara de la estructura en diferentes perspectivas. Además de las vistas automáticas, los usuarios también tienen la opción de crear sus propias vistas y cortes personalizados utilizando la función "Developed Elevation". Esto les permite definir y visualizar secciones específicas de la estructura según sus necesidades y requerimientos. Esta capacidad de crear vistas y cortes personalizados brinda mayor flexibilidad y control sobre la presentación visual del modelo, facilitando el análisis y la comprensión de la estructura.

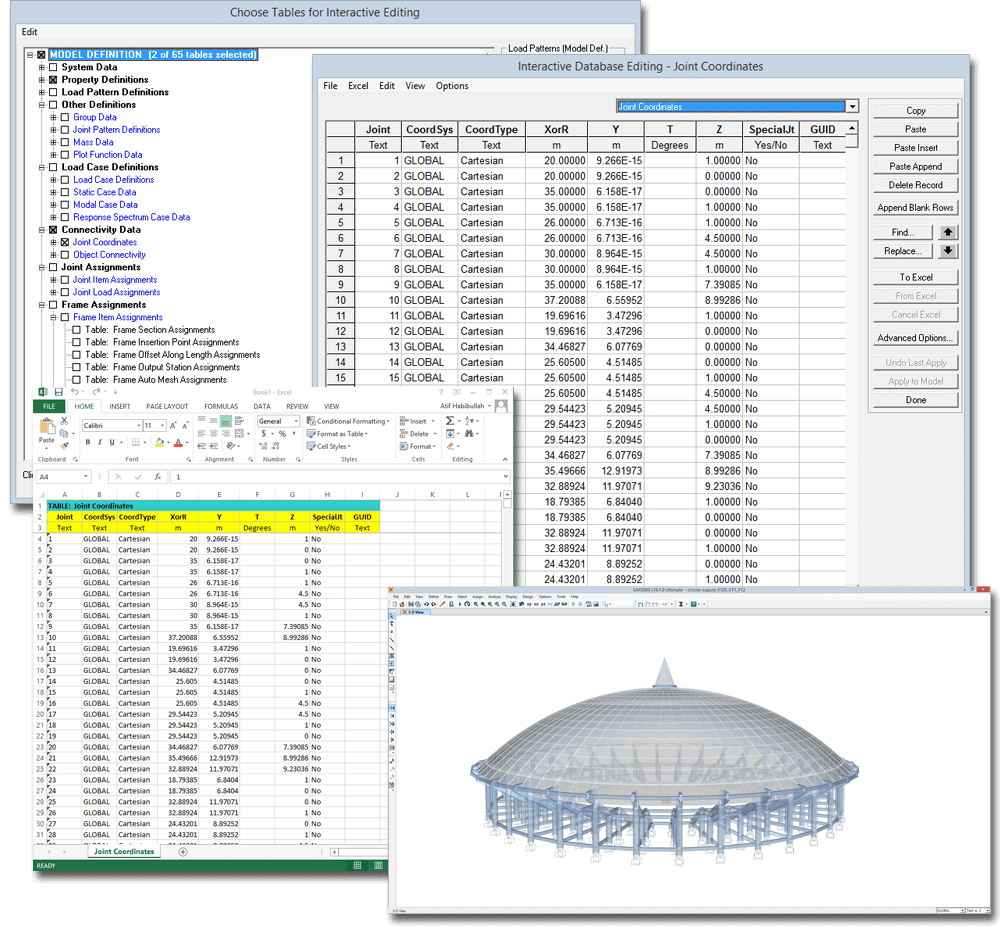

Esta opción permite editar los datos del modelo a través de tablas de Microsoft Excel y Microsoft Access. Las tablas se exportan e importan fácilmente a SAP2000, simplificando bastante la implementación de alteraciones en el modelo.

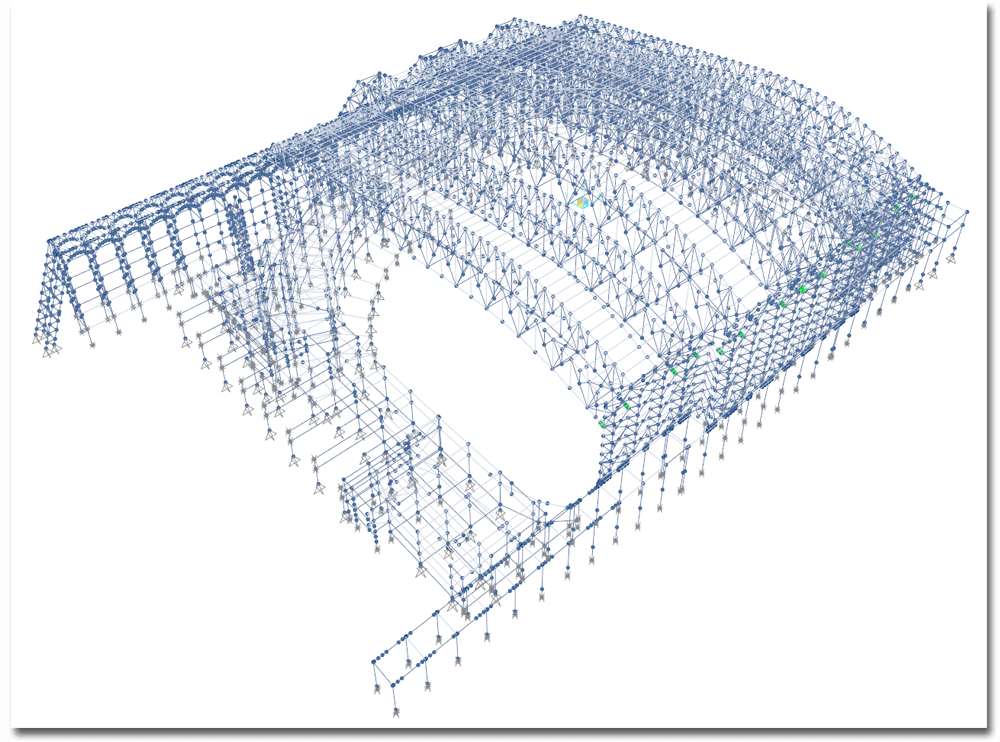

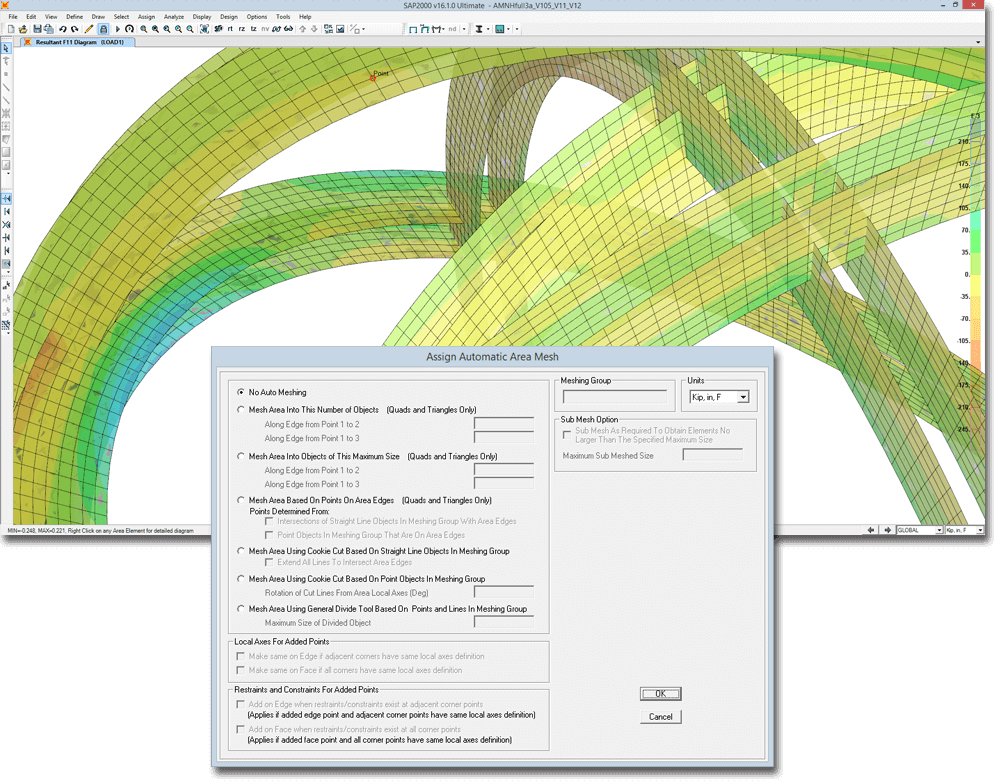

SAP2000 presenta varias opciones para generar mallas de cálculo automáticas. Basta con seleccionar un objeto y escoger el generador de malla pretendido.
En la formación de la malla de cálculo, SAP2000 crea automáticamente nudos en las intersecciones entre objetos estructurales y nudos interiores. Las coordenadas y otras informaciones se presentan en pantalla a través del “model window”, o en formato tabla.

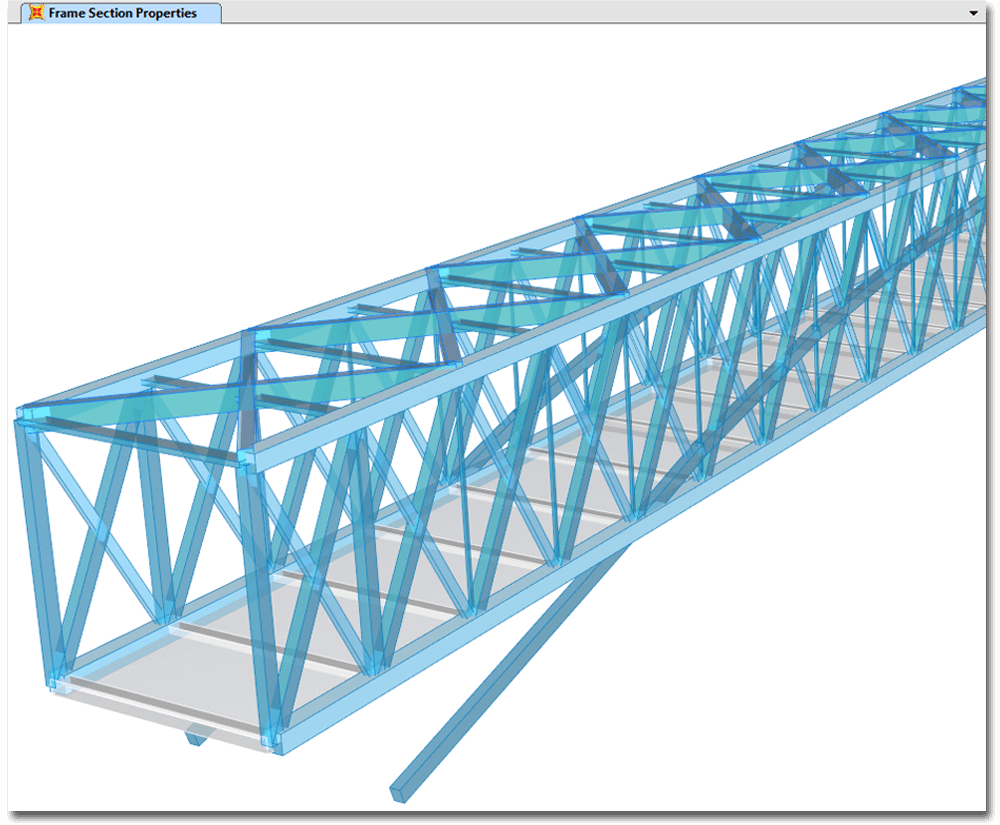

Los elementos de barra tienen incorporada una formulación que incluye los efectos de flexión desviada, torsión, deformación axial y por esfuerzo transversal. SAP2000 contiene una amplia base de datos de secciones de hormigón armado, metálicas y mixtas de acuerdo con varias normativas internacionales.
Las secciones genéricas pueden también definirse a través del Section Designer.

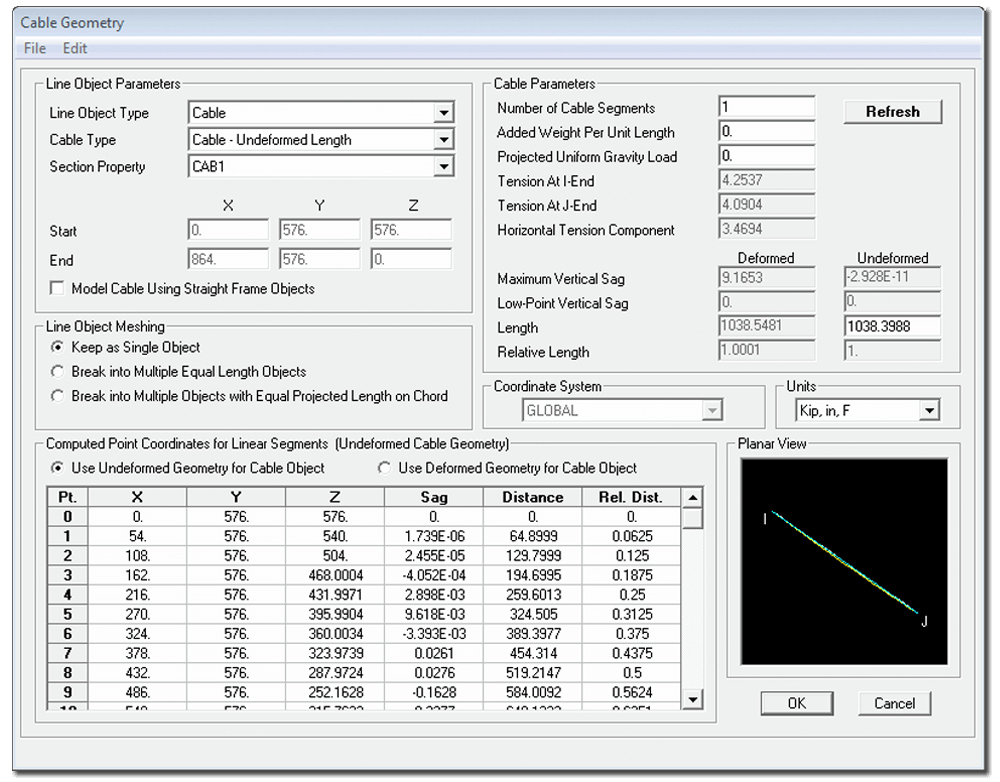

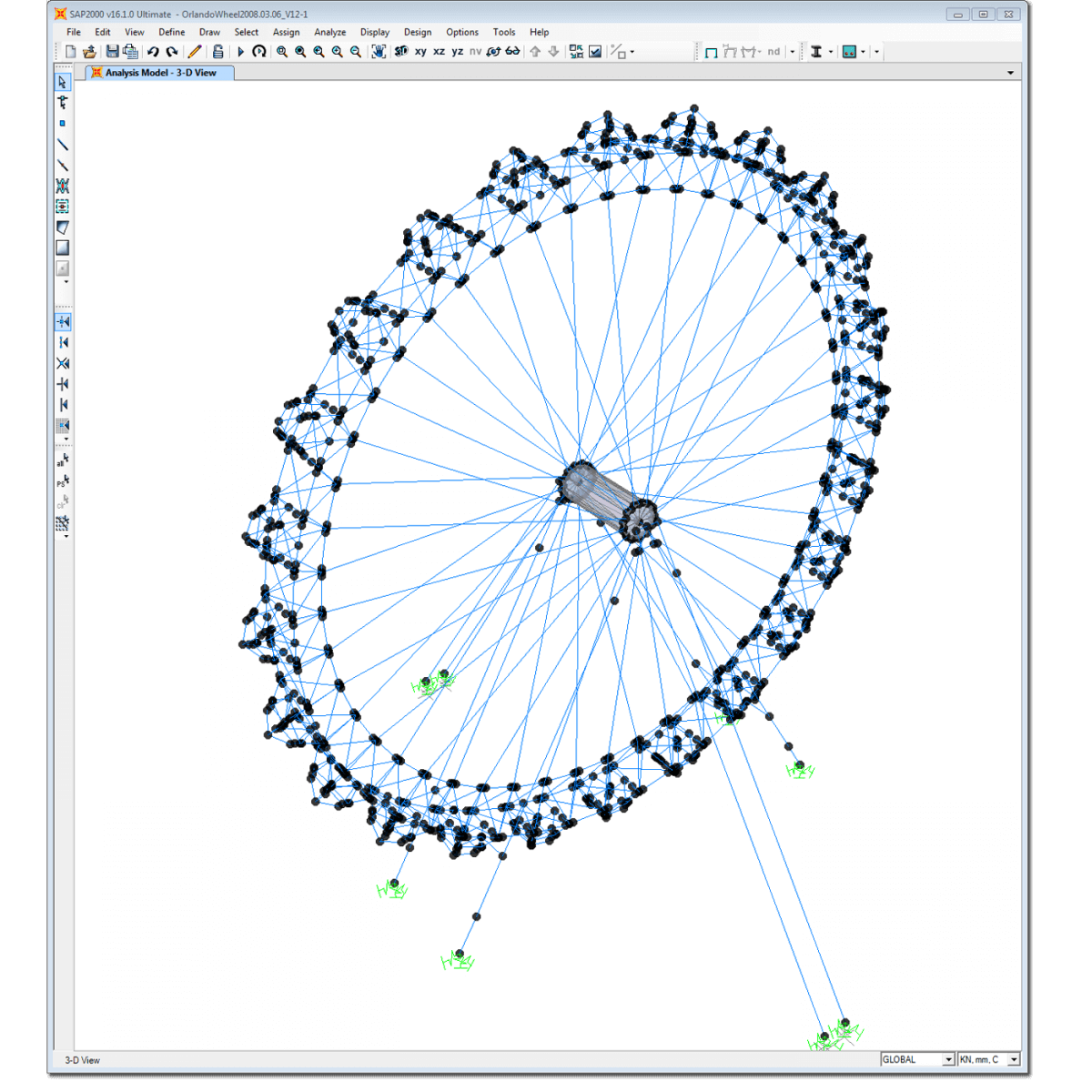

En SAP2000, los objetos de cable se utilizan para modelar el comportamiento altamente no lineal de
cables esbeltos, como los utilizados en estructuras de puentes colgantes o cables de tensión.
Estos objetos de cable están diseñados para capturar las no linealidades geométricas asociadas al efecto
P-delta y a los grandes desplazamientos inherentes en la respuesta de los cables. Esto significa que la
formulación de estos elementos tiene en cuenta de manera automática y precisa estos efectos no lineales,
lo que resulta en una representación más precisa del comportamiento real de los cables.
Los objetos de pretensado son un tipo especial de elemento que se pueden incorporar en otros elementos
como barras, áreas o sólidos para modelar el efecto del pretensado en una estructura.

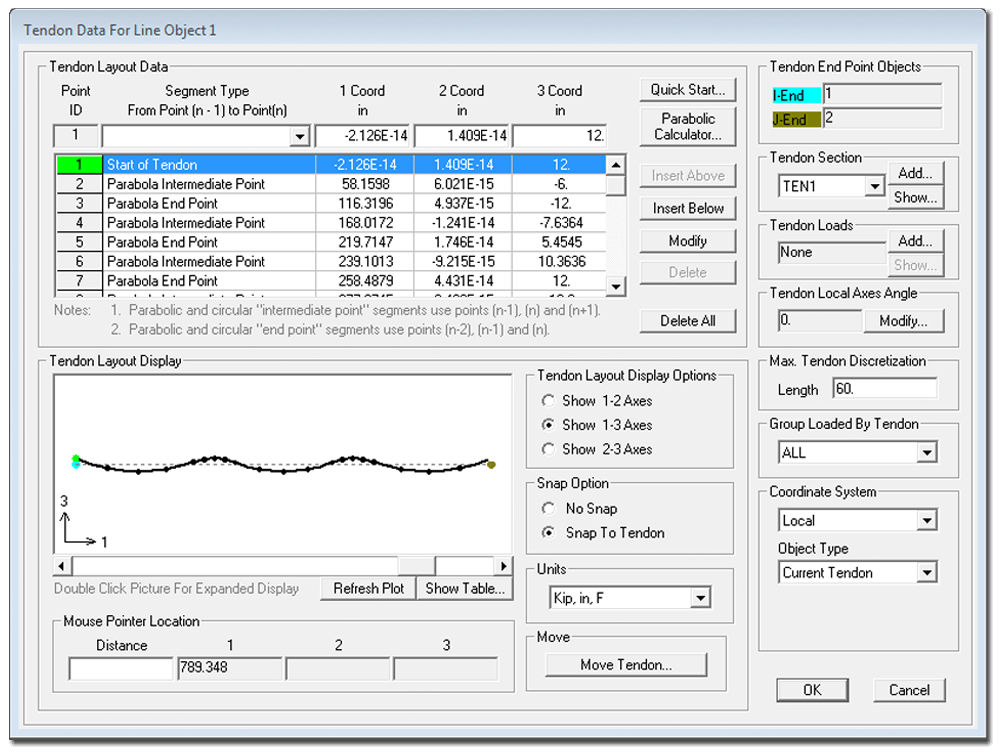

Estos objetos de pretensado permiten definir el trazado del cable a través del "editor del trazado",
donde se pueden concatenar diferentes segmentos rectos, circulares y parabólicos para crear la forma
deseada del cable. Además, SAP2000 también proporciona plantillas con tipos de trazado comunes que se
pueden editar y adaptar según las necesidades específicas del proyecto.

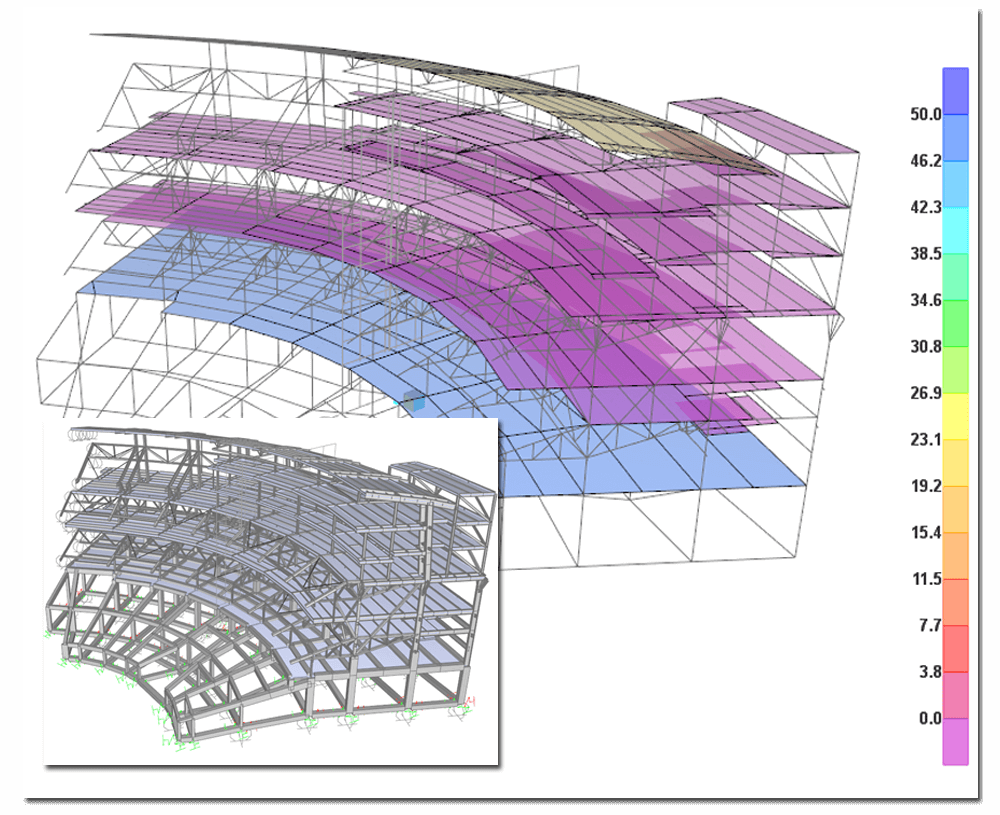

Los objetos de área pueden definirse en el modelo con comportamiento de membrana, de placa y shell. A través de capas, se pueden definir shells que contienen diferentes materiales y, por consiguiente, un comportamiento mixto y no lineal.

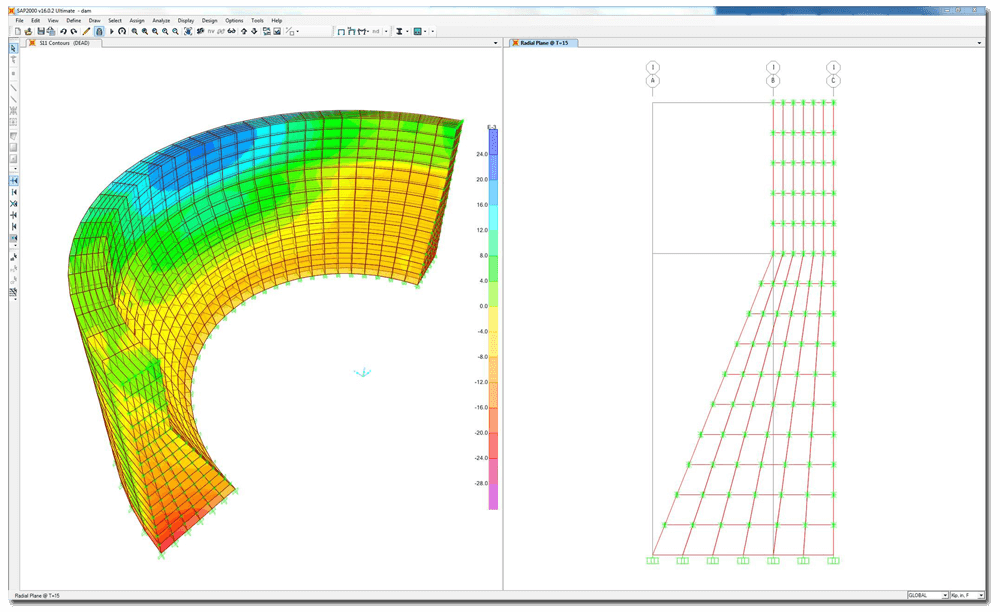

Los sólidos son elementos finitos de ocho nudos que se utilizan para modelar sólidos tridimensionales, basados en una formulación isoparamétrica. Son útiles para modelar objetos cuyas acciones, condiciones de frontera, propiedades de la sección y/o reacciones varían con el espesor.

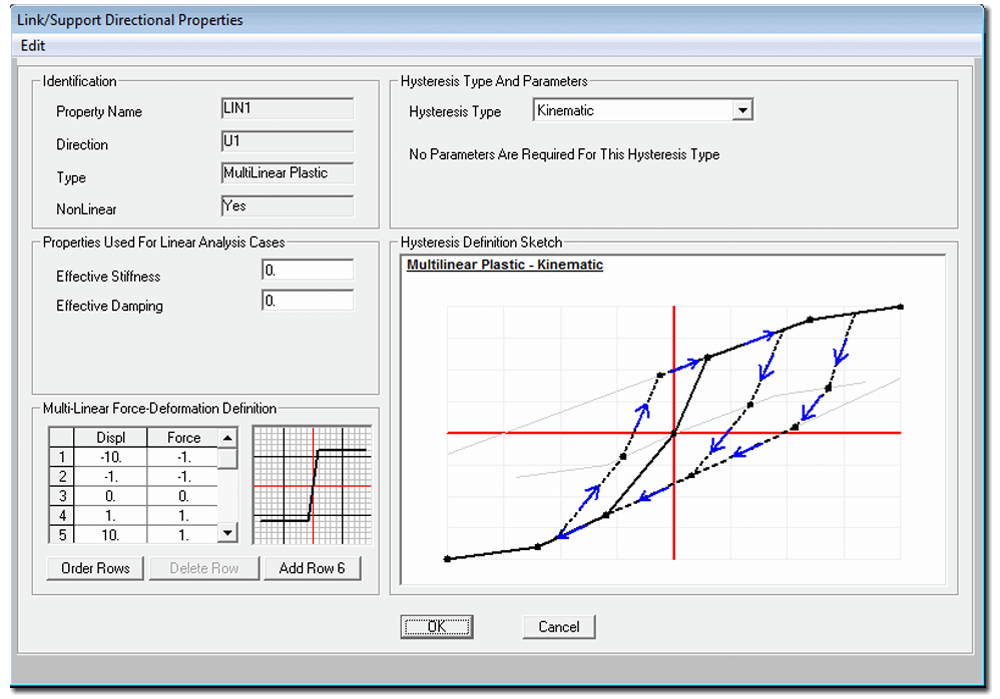

SAP2000 ofrece una amplia gama de elementos de conexión para lograr una representación más precisa del comportamiento de la estructura. Estos elementos incluyen conexiones lineales, conexiones elásticas multilineales, conexiones plásticas multilineales, elementos de contacto (como "Gaps" y "Hooks"), amortiguadores, elementos de fricción y aisladores de base (como "Friction Isolators", "Rubber Isolators", "T/C Isolators" y "Triple Pendulum Isolators").

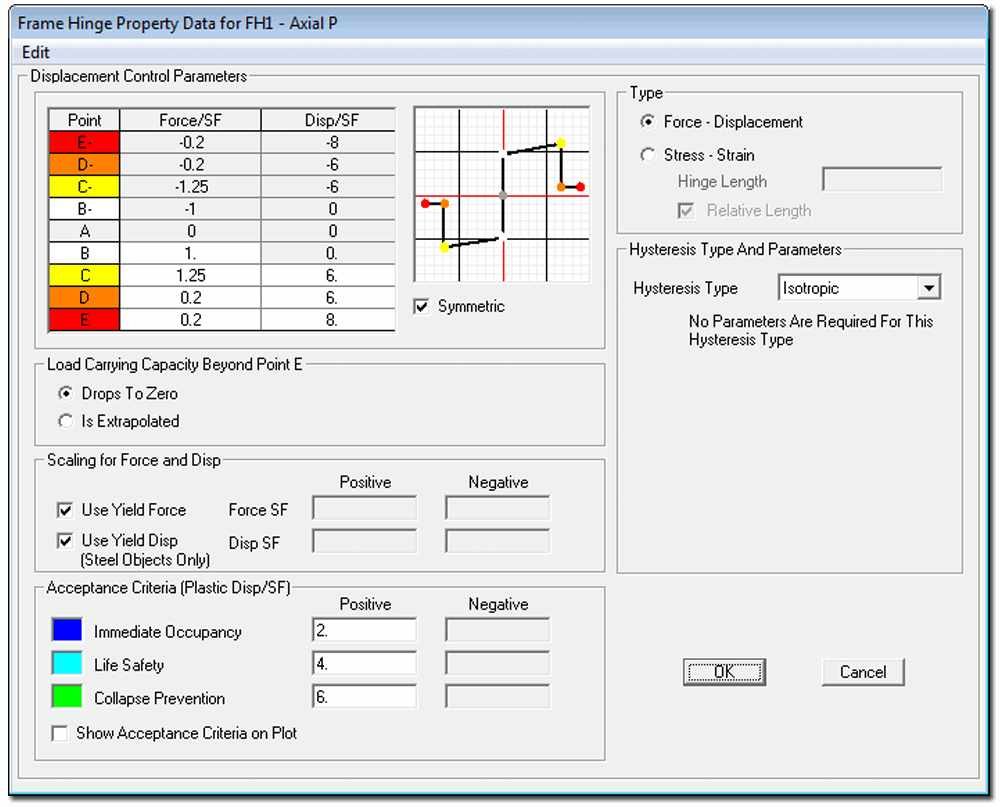

En SAP2000, los usuarios pueden crear y aplicar rótulas para llevar a cabo análisis "pushover". Para modelar el comportamiento no lineal de los materiales en los elementos de barra, se pueden utilizar "fiber hinges". Este enfoque implica representar el material en la sección como puntos discretos, donde cada punto muestra la curva tensión-deformación del material. Además, es posible representar materiales mixtos, como hormigón armado, pilares mixtos y otras secciones arbitrarias.

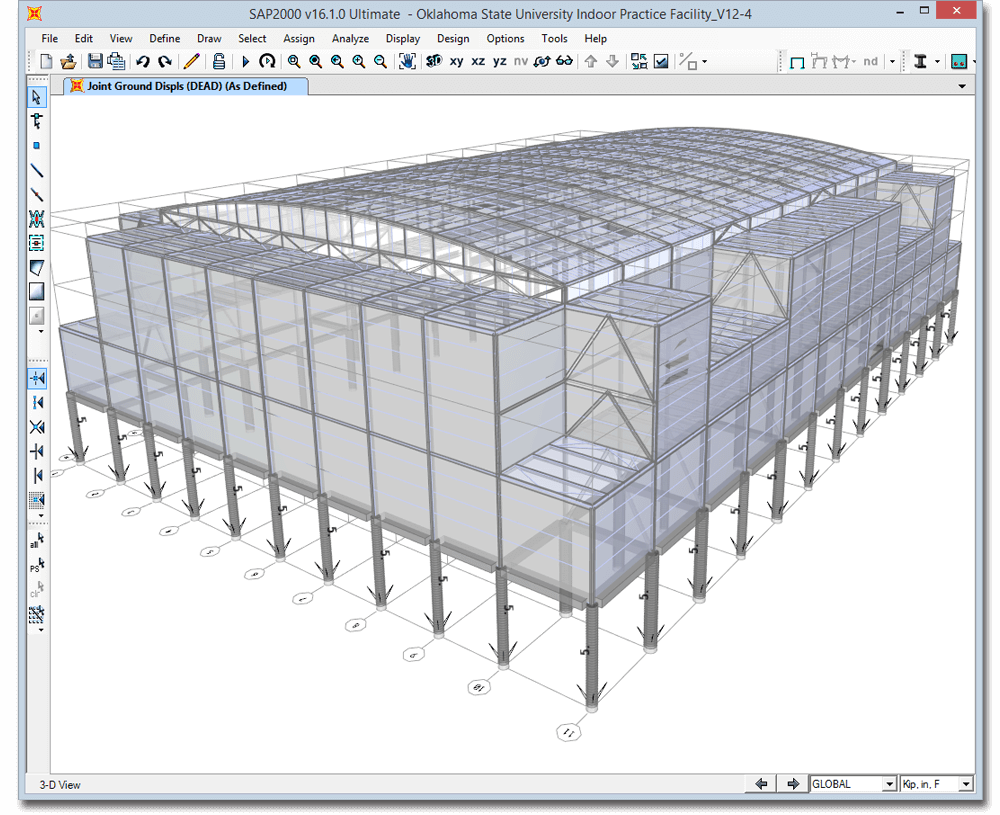

Los muelles son elementos de conexión utilizados para establecer una conexión estática entre los nodos de la estructura y el suelo. Estos muelles pueden ser lineales o no lineales en su naturaleza. Se pueden modelar diversas condiciones de apoyo no lineales utilizando muelles, como "gaps" (espacios), muelles multilineales o plásticos, amortiguadores viscosos, aisladores de base, entre otros.

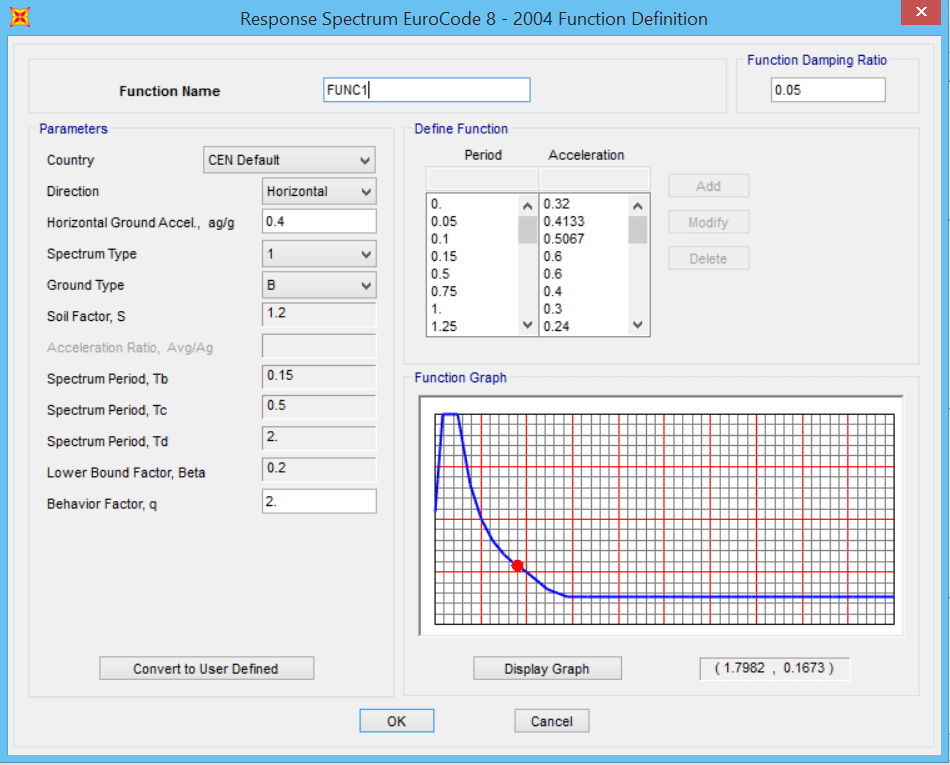

En SAP2000, es posible generar automáticamente las funciones de espectro de respuesta de acuerdo con varias normativas internacionales.

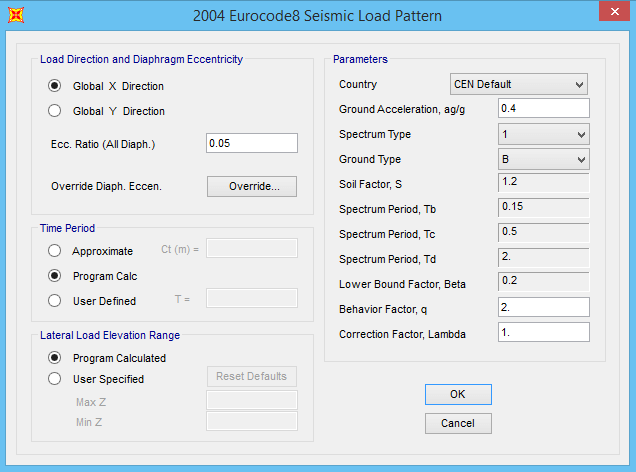

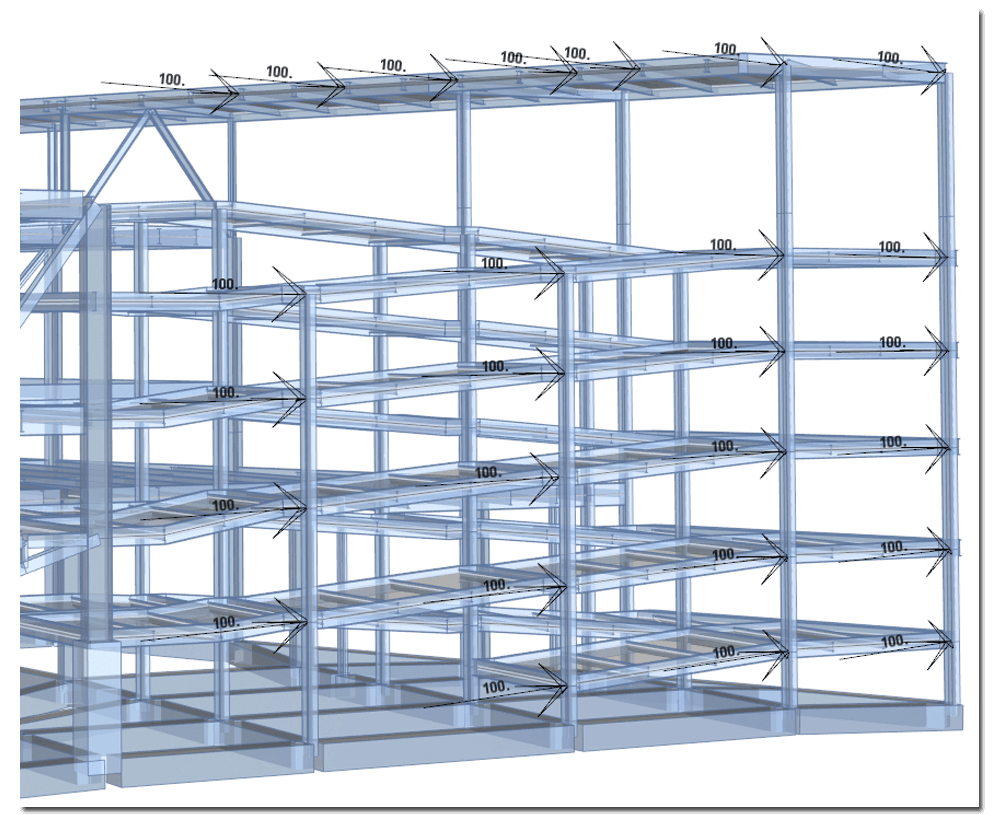

Correcto, SAP2000 cuenta con la capacidad de generar automáticamente y aplicar acciones sísmicas y de viento según las normativas internacionales. Esto permite realizar análisis estructurales precisos y tener en cuenta los efectos de carga sísmica y de viento en el diseño y comportamiento de la estructura.
Definición de cargas específicas para modelar un amplio conjunto de condiciones de acciones.
Los solvers de CSI (Computers and Structures, Inc.) han sido ampliamente utilizados y probados por ingenieros durante más de 35 años. El "SAPFire Analysis Engine" es compatible con diferentes solvers de 64 bits, lo que permite un análisis optimizado. Además, el motor realiza análisis Eigen y Ritz, lo que brinda opciones adicionales para el análisis de estructuras.

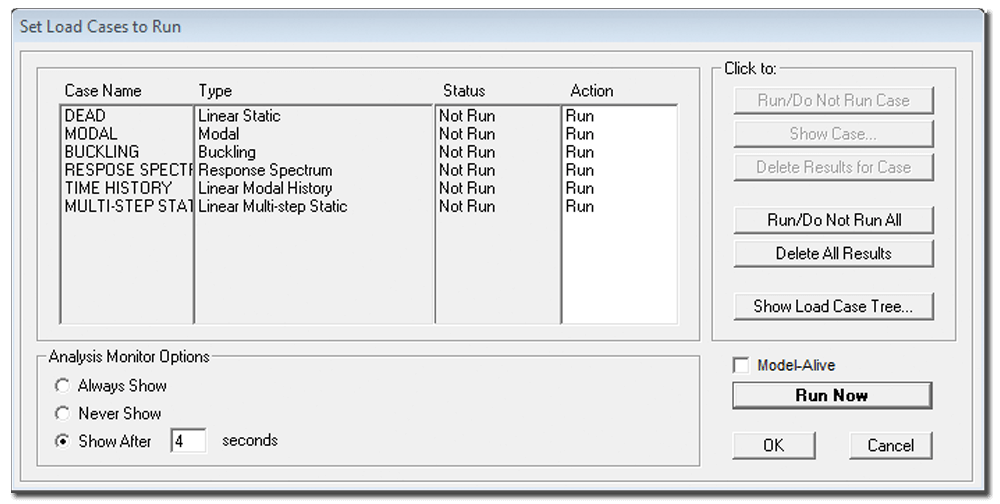

SAP2000 realiza análisis lineales estáticos y análisis independientes para una secuencia de cargas (multi-step). Es posible tener diferentes casos de carga aplicados secuencialmente en una estructura, como por ejemplo, cargas móviles, acciones de la sobrecarga y olas.
Los análisis dinámicos de SAP2000 incluyen el cálculo de modos de vibración a través del Ritz o Eigen vectors, análisis de espectros de respuesta y time-history, tanto para comportamiento lineal como no lineal.

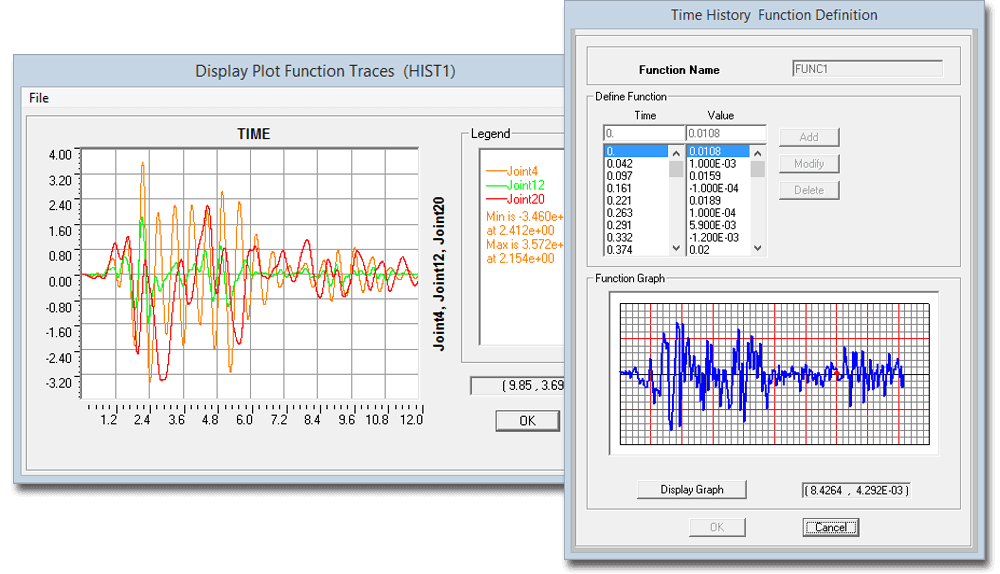

El análisis "time-history" permite capturar de manera detallada la respuesta de la estructura ante movimientos basales como sismos, así como otras acciones como explosiones, equipos mecánicos, viento, olas, entre otros. Este tipo de análisis puede realizarse mediante superposición modal o métodos de integración directa, tanto lineales como no lineales.
Los modos de pandeo lineal se pueden obtener para cualquier conjunto de acciones. También es posible calcular los modos de pandeo a partir de la rigidez obtenida al final de análisis no lineales y secuencia constructiva. Además, se pueden realizar análisis no lineales de pandeo considerando los efectos P-delta o grandes desplazamientos. El comportamiento de "snap-through" se puede obtener mediante un análisis estático con control de desplazamiento. Los análisis dinámicos se utilizan para modelar situaciones de pandeo más complejas, como el análisis de pospandeo.

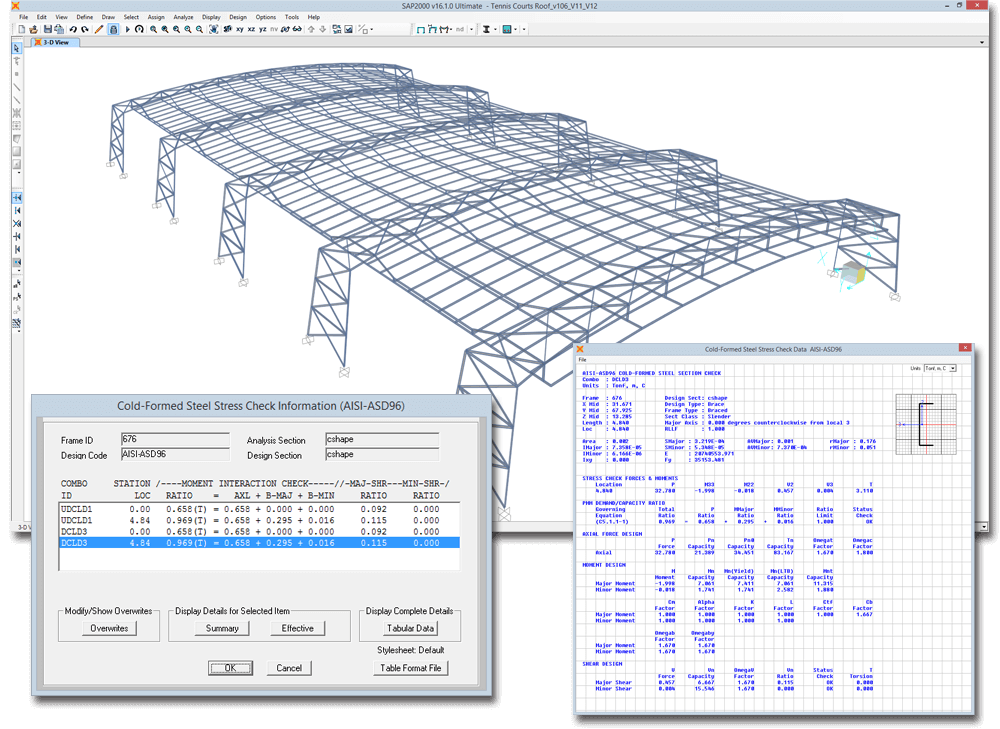

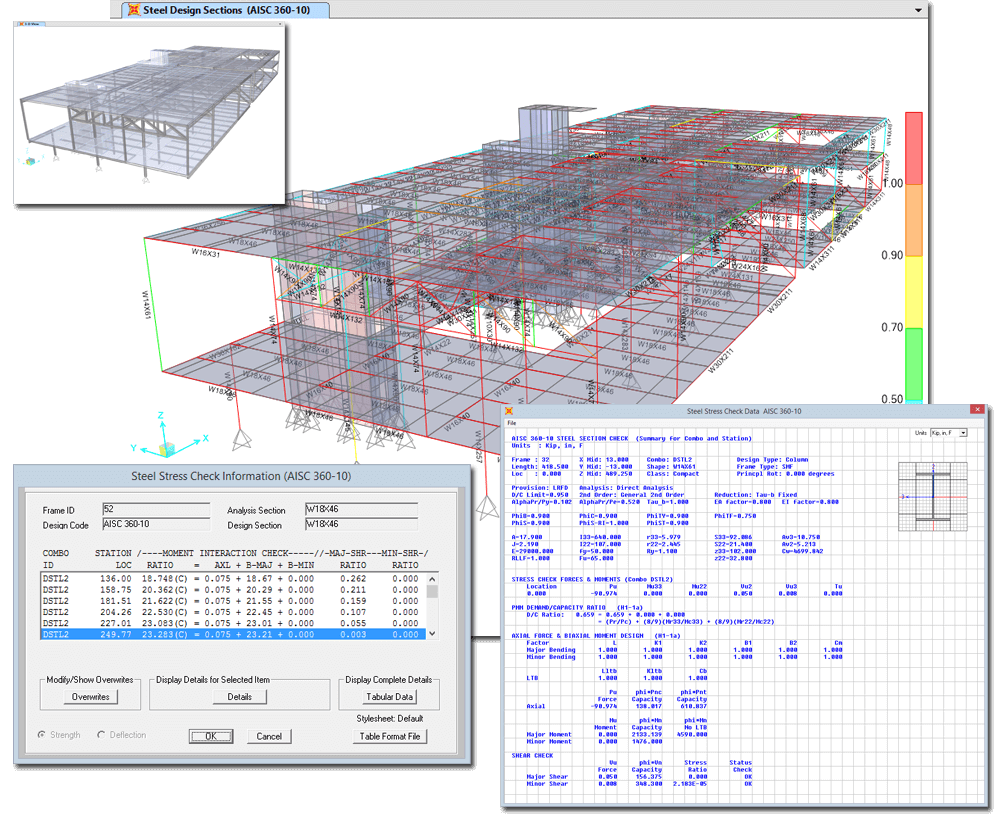

SAP2000 facilita el dimensionamiento de perfiles metálicos al ofrecer opciones de optimización de dimensiones de los elementos y cumplimiento de normativas para su comprobación y dimensionamiento. Además, SAP2000 permite visualizar los resultados de manera interactiva en cualquier elemento, lo que significa que los usuarios pueden ver los resultados en tiempo real y realizar ajustes en parámetros y propiedades de las secciones de forma automática. Esto permite una actualización dinámica de los resultados, lo que resulta en un proceso más eficiente y preciso en el dimensionamiento de perfiles metálicos.

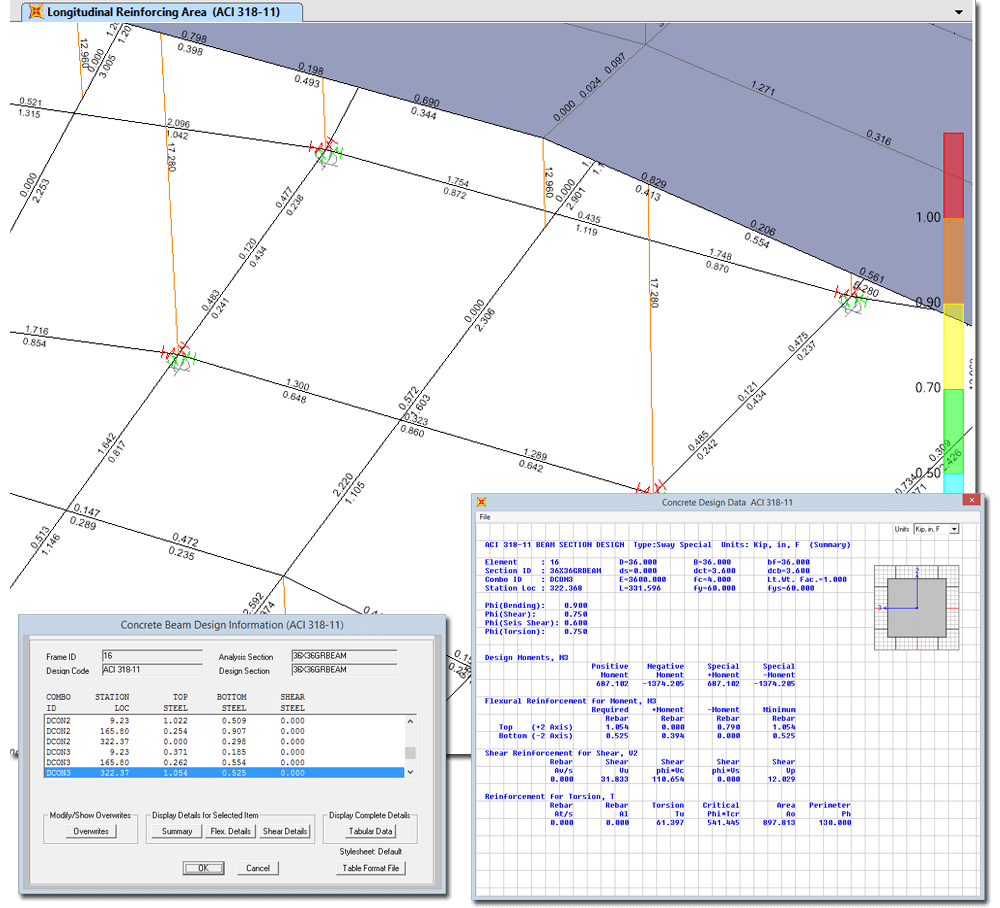

El dimensionamiento de estructuras de hormigón armado en SAP2000 incluye el cálculo de áreas de armadura necesarias, comprobación de armaduras definidas, selección automática para optimización de secciones, implementación de normativas y reglamentos, dimensionamiento y revisión interactiva y overwrites de customización.

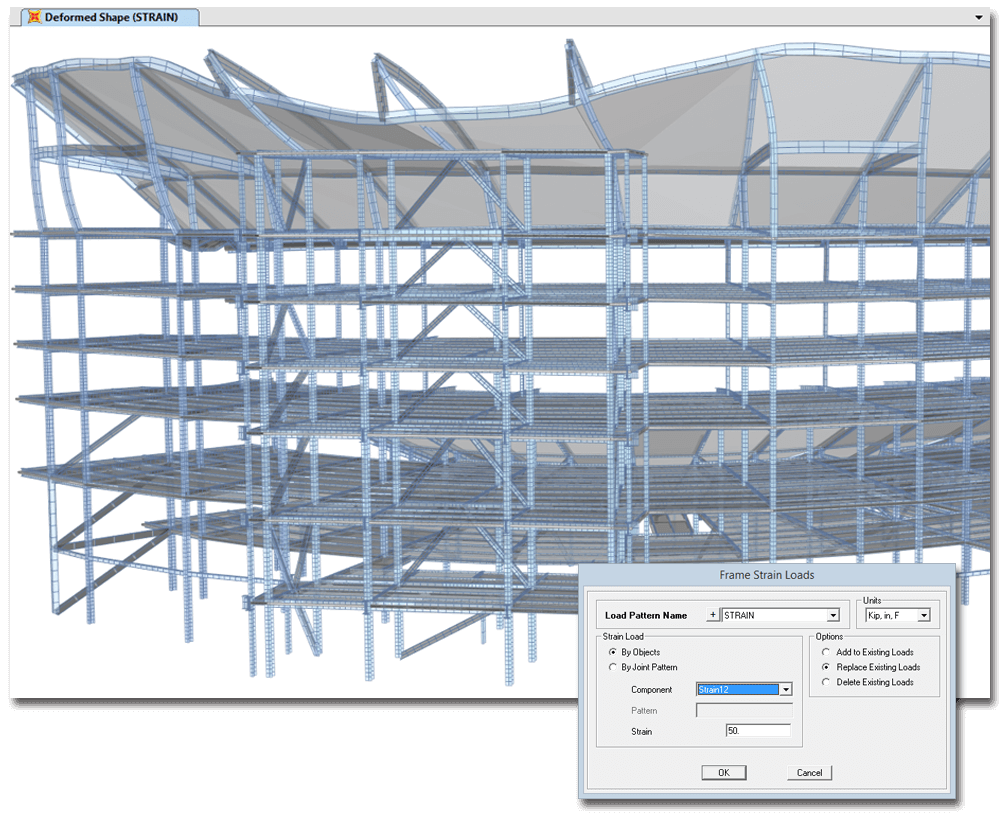

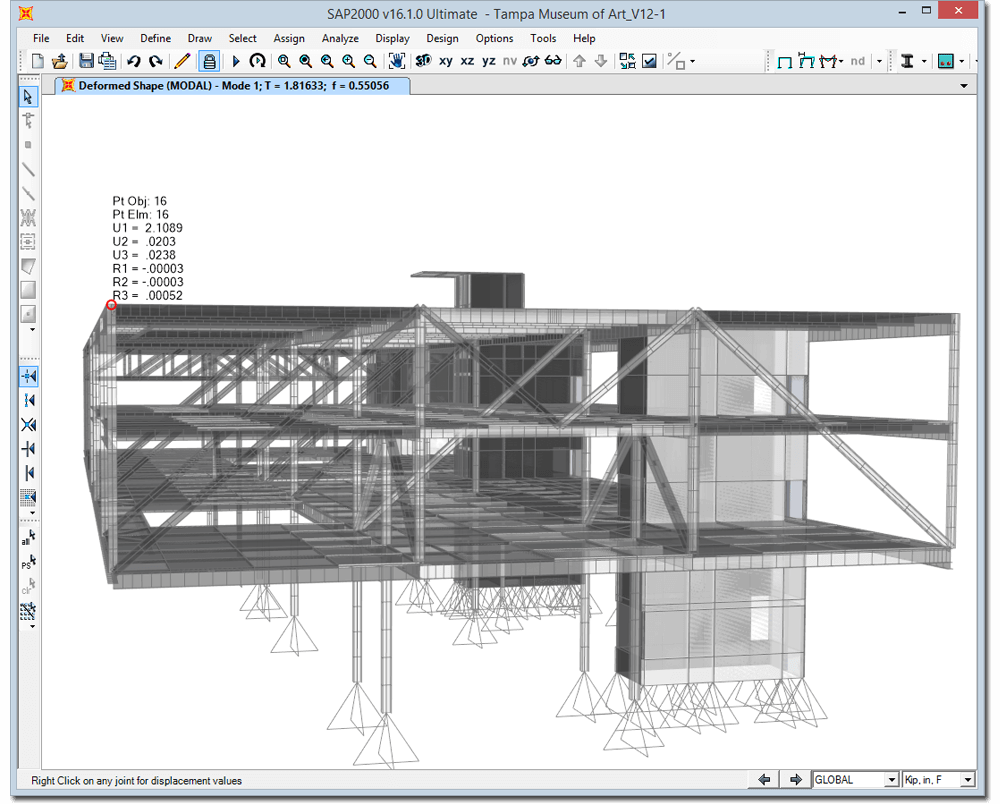

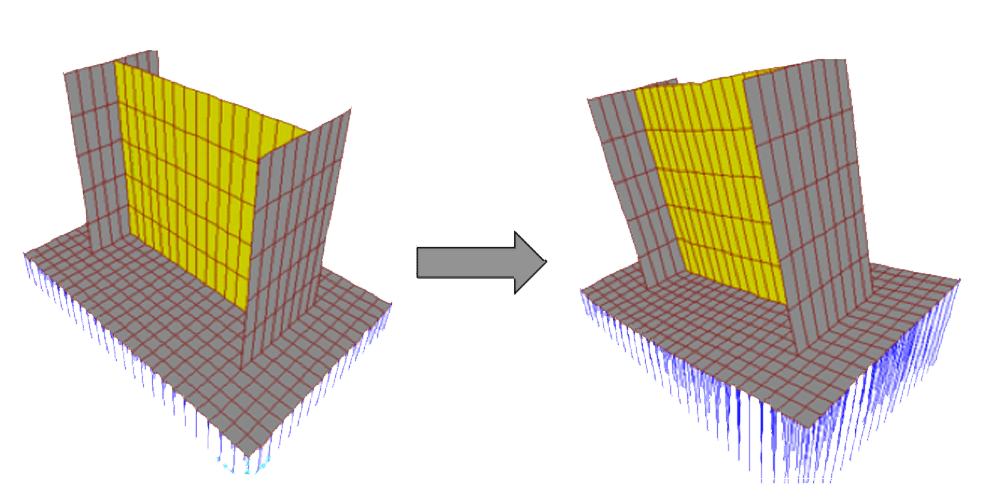

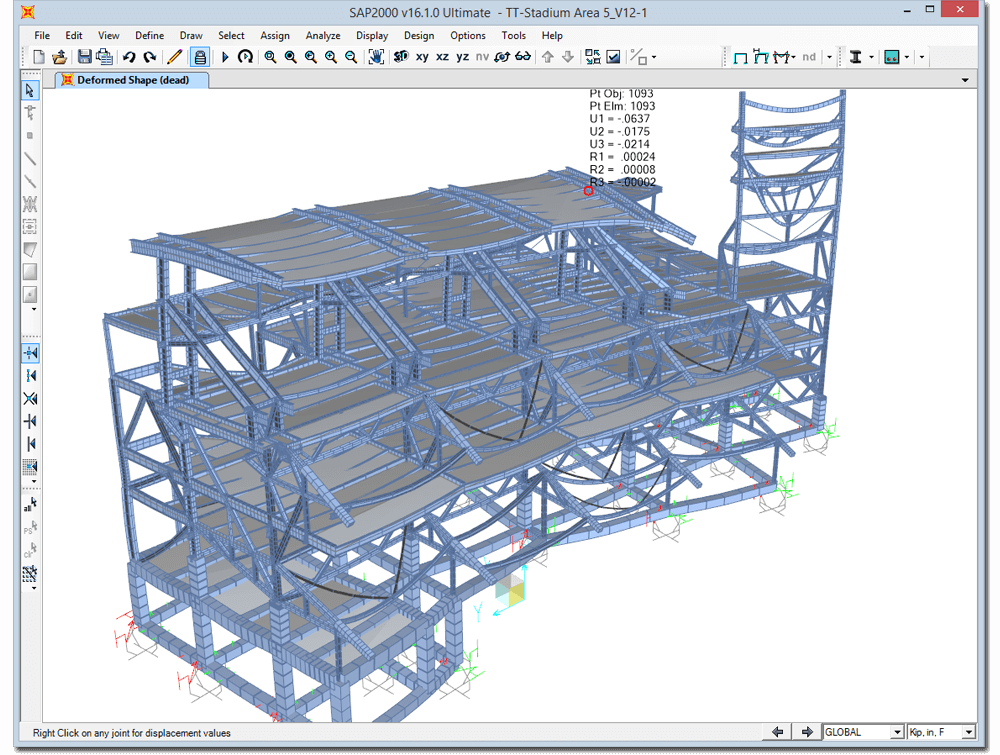

Es posible presentar la estructura deformada debido a cualquier combinación de acciones, como también obtener animaciones de los modos de vibración.

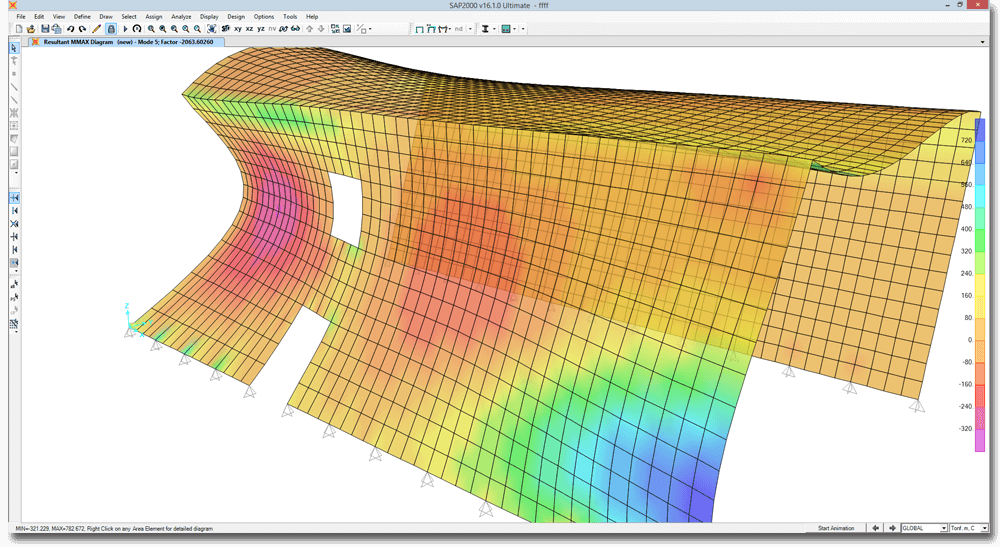

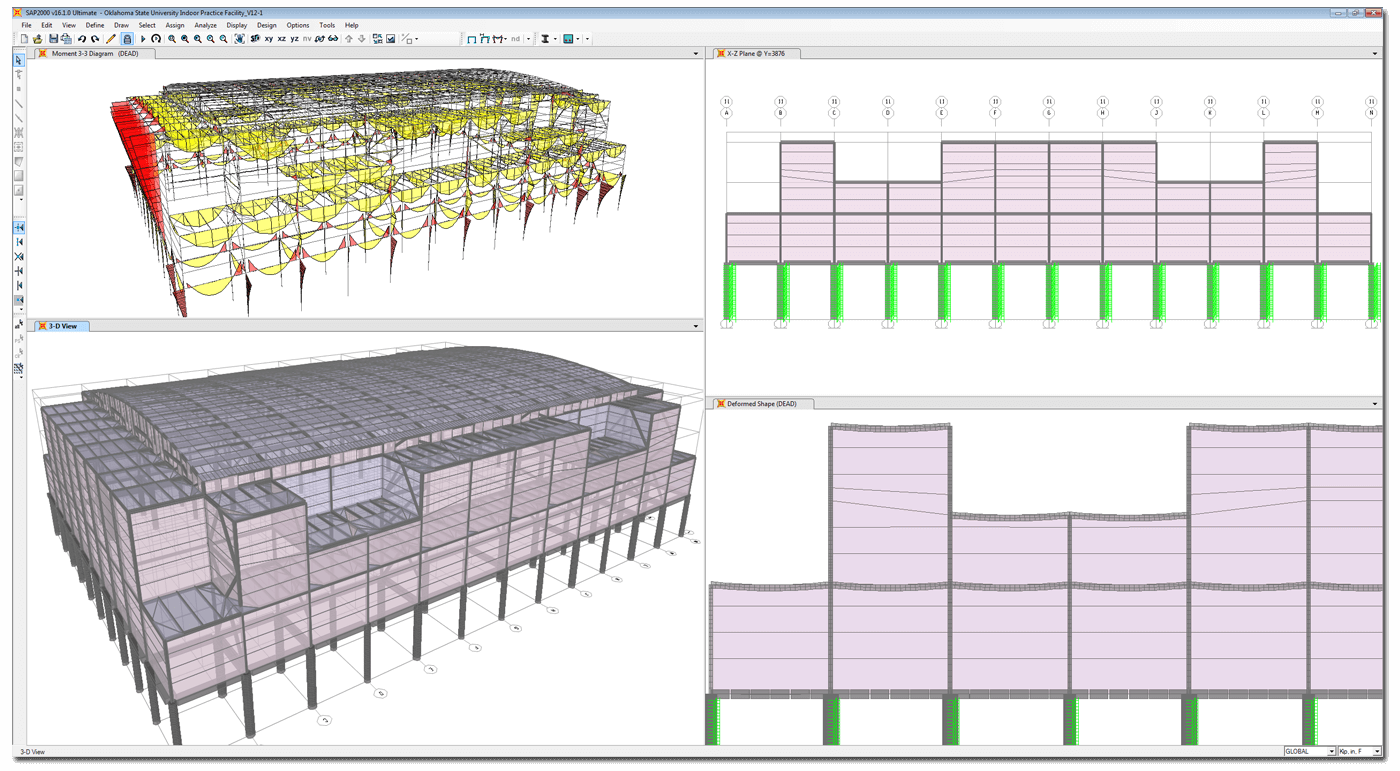

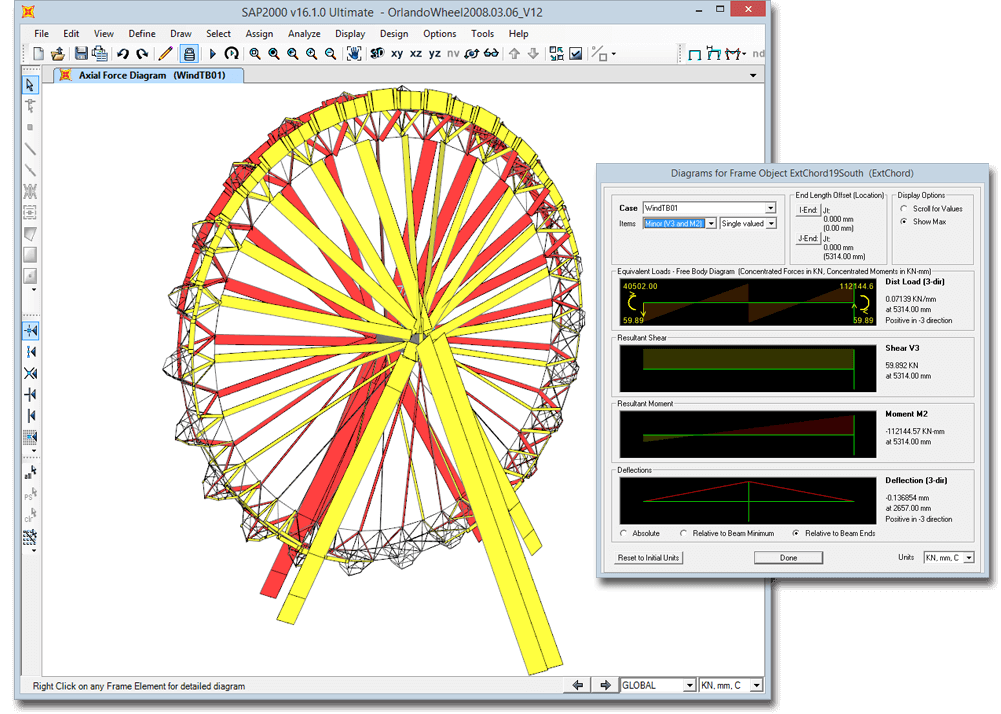

Es posible visualizar los diagramas de momentos flectores, esfuerzo transversal, esfuerzo axial y desplazamientos, en cualquier punto de un objeto de barra y para cualquier caso de carga o combinación.

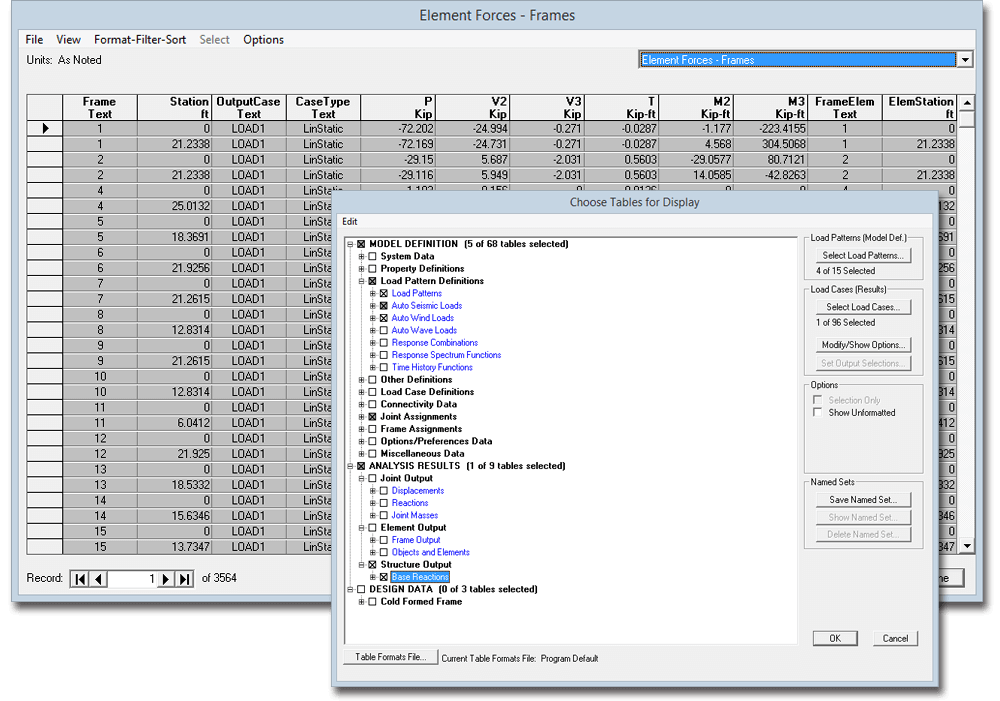

SAP2000 puede generar tablas que incluyen todos los parámetros de entrada, resultados de análisis y dimensionamiento. El usuario puede organizar y personalizar estas tablas a su conveniencia, realizando operaciones como ordenar, cortar, copiar y pegar para otros programas. Además, las tablas pueden imprimirse o guardarse en formatos como Access, Excel, Word, HTML o TXT.

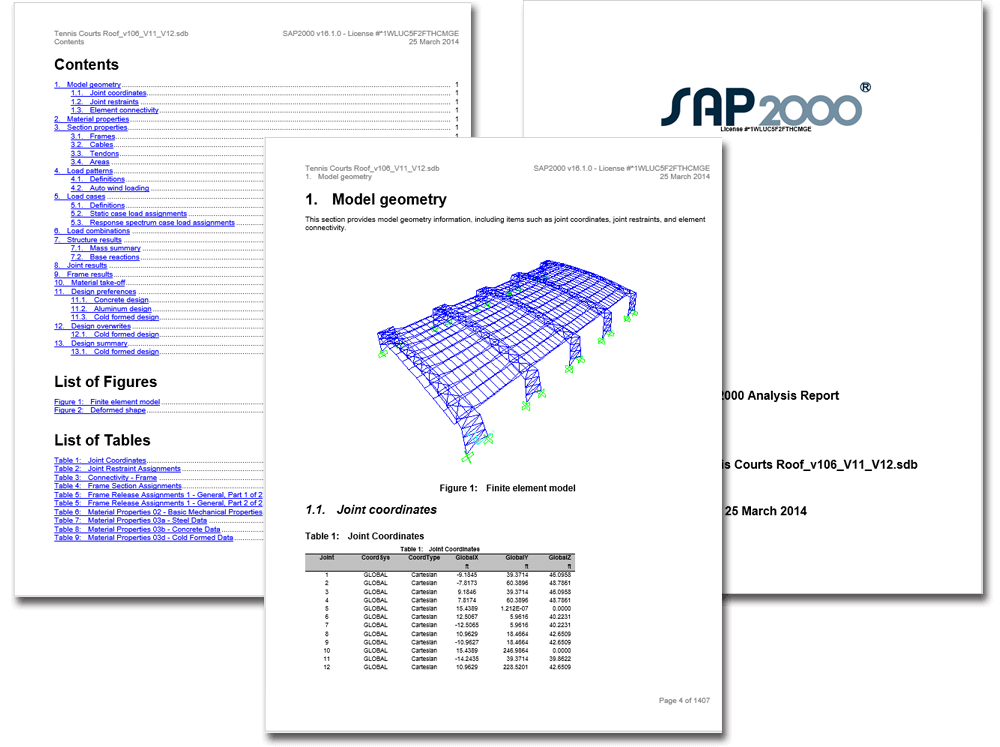

Es posible obtener informes preformateados que incluyen todos los datos del modelo, resultados de análisis y de dimensionamiento. Los datos se presentan en formato de tabla, gráficos y cuadros de contenidos. La portada del informe dispone de información del proyecto conjuntamente con el nombre y logotipo de la empresa.

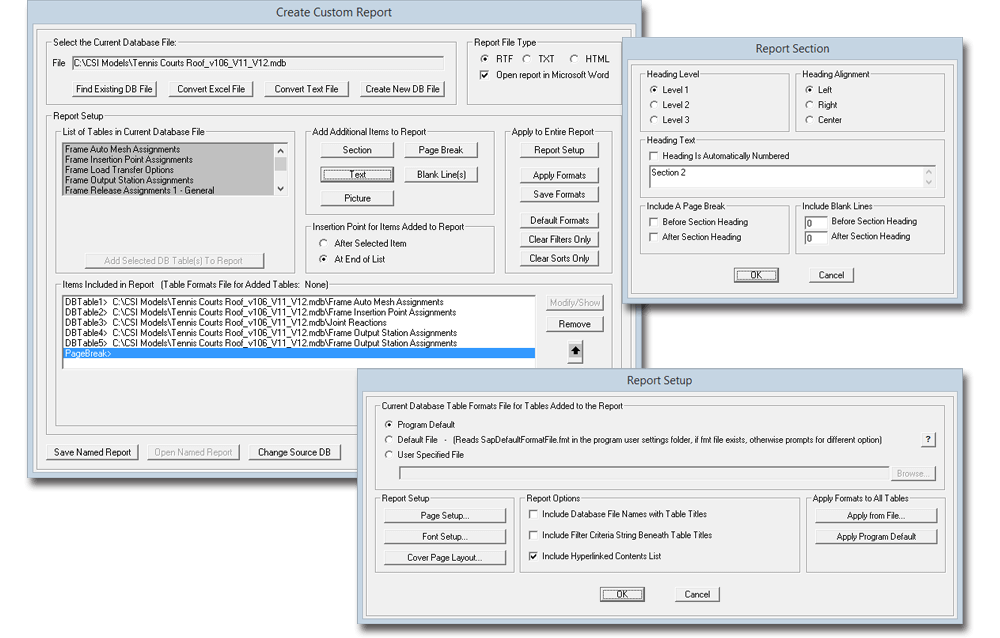

Esta herramienta permite la creación de informes personalizados y sofisticados. Las empresas pueden definir plantillas complejas con el fin de customizar la generación de informes de cálculo en SAP2000.

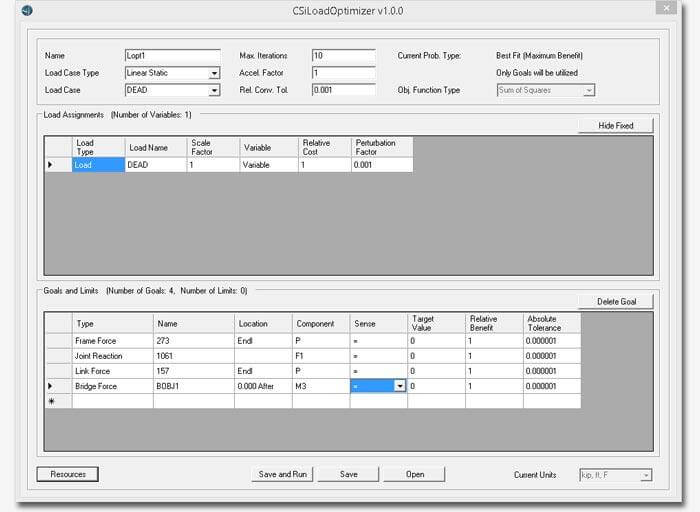

El objetivo de esta herramienta es determinar la acción más adecuada para lograr la respuesta estructural deseada. Estas acciones pueden aplicarse de manera lineal, no lineal o siguiendo una secuencia constructiva. Los límites y objetivos pueden estar relacionados con desplazamientos, fuerzas, momentos u otros parámetros.

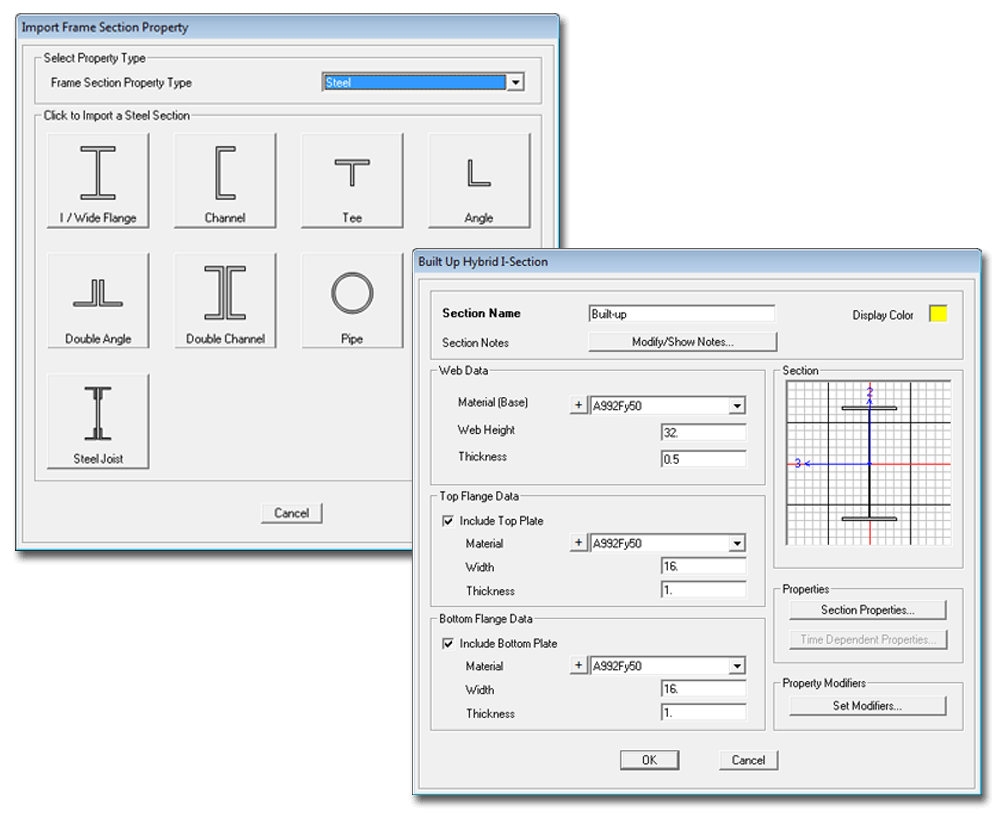

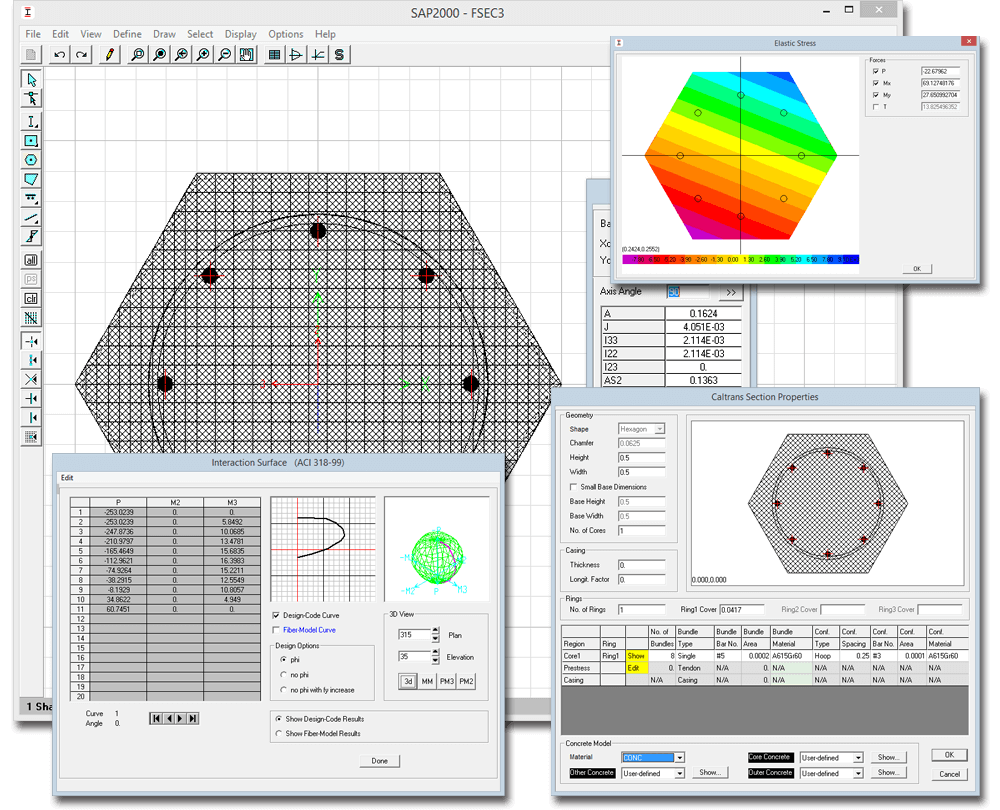

El Section designer es una herramienta incorporada en SAP2000. Permite a los usuarios la creación de secciones genéricas con cualquier geometría y material, incluyendo disposición de armaduras. Todas las propiedades de las secciones, diagramas de interacción biaxial y diagramas de momento-curvatura se calculan automáticamente.

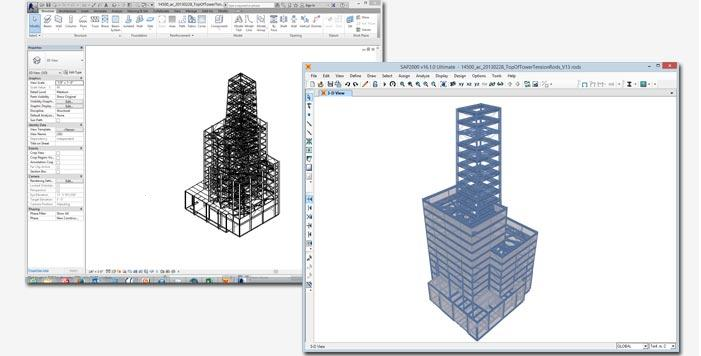

SAP2000 soporta interoperabilidad con varios programas: Autodesk Revit Structure, Tekla Structures, AutoCAD (DXF/DWG), CIS/2, IFC y SDNF. También es posible la exportación del modelo a una base de datos Microsoft Access. SAP2000 permite además la importación de ficheros de FrameWorks Plus, STAAD y STRUDL, en caso de que el usuario esté utilizando otros programas de cálculo.
Las principales mejoras incorporadas en el SAP2000 v25.0.0 son las siguientes:

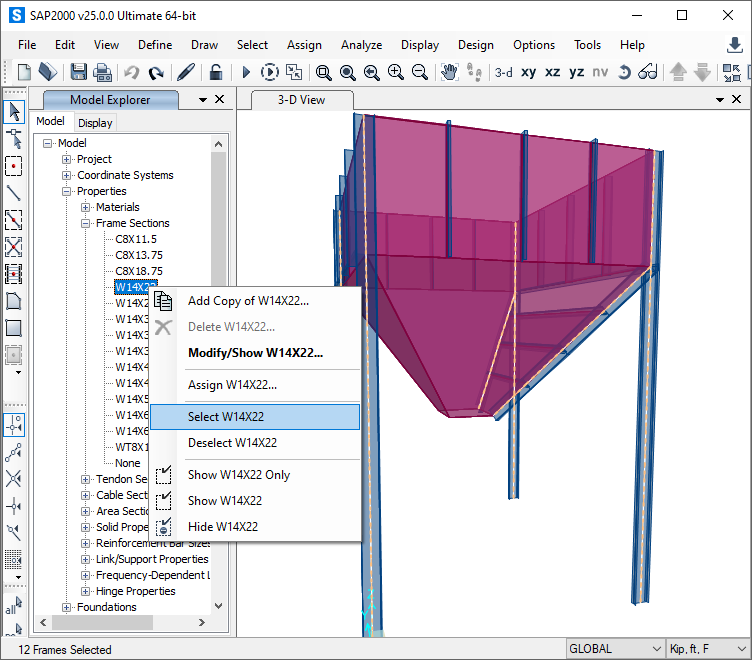

Se ha introducido un nuevo Explorador del Modelo con estructura en árbol para agilizar la navegación. Este recurso permite definir y asignar propiedades y cargas, revisar la geometría del modelo, controlar la visualización y llevar a cabo otras funciones de manera más eficiente.

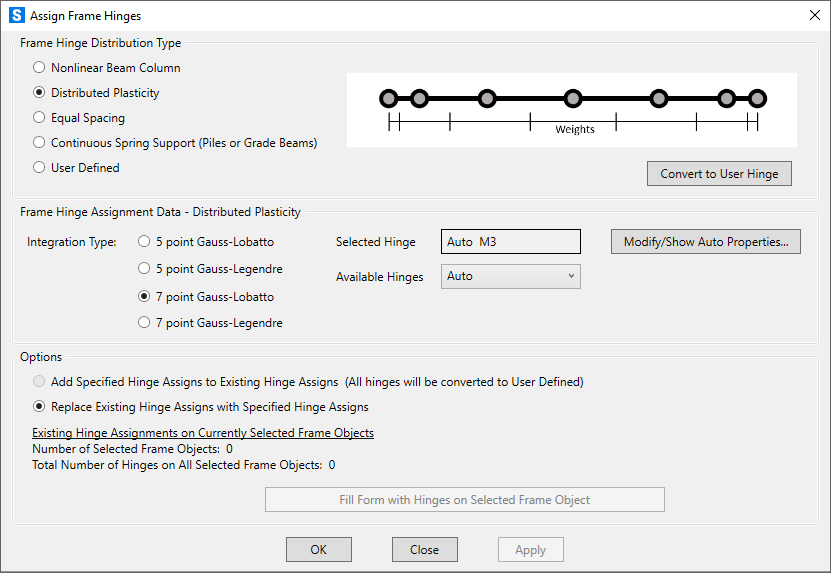

Ahora se encuentran disponibles preajustes que permiten asignar rótulas plásticas a barras, lo que incluye la posibilidad de modelizar la plasticidad distribuida.

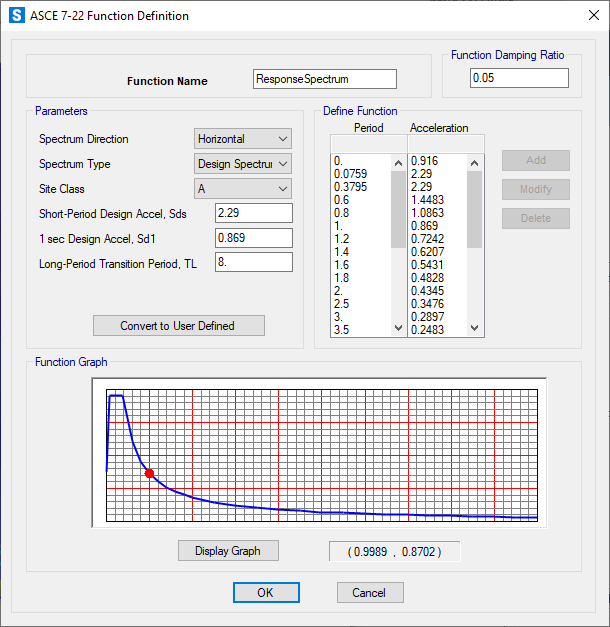

Se ha implementado la carga automática de viento, sismo y la función de espectro de respuesta de acuerdo con la normativa ASCE 7-22.
Se ha incorporado la funcionalidad de carga automática para viento, sismo y la función de espectro de respuesta, conforme a los requisitos establecidos en la normativa NBCC 2020.

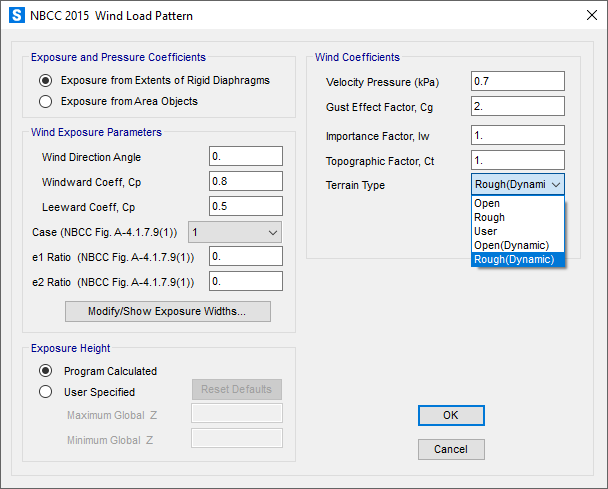

La carga automática de viento conforme a la normativa NBCC 2015 ahora incluye el procedimiento dinámico para terreno abierto y accidentado

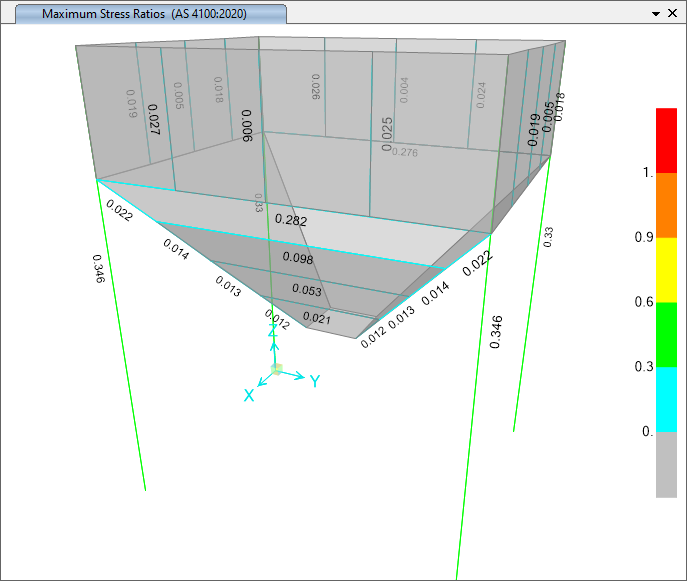

Ahora está disponible la opción de diseñar estructuras metálicas de acuerdo con la normativa AS 4100-2020.

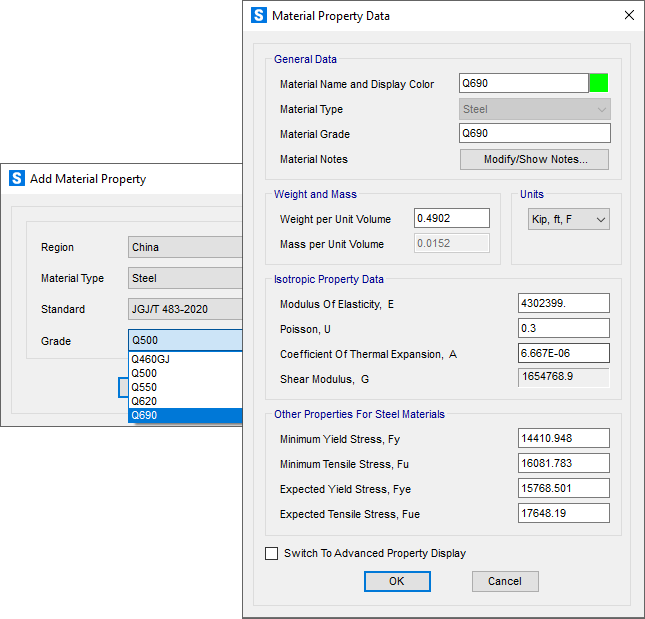

Los materiales de acero de alta resistencia JGJ/T 483-2020 han sido agregados a la biblioteca china de materiales.

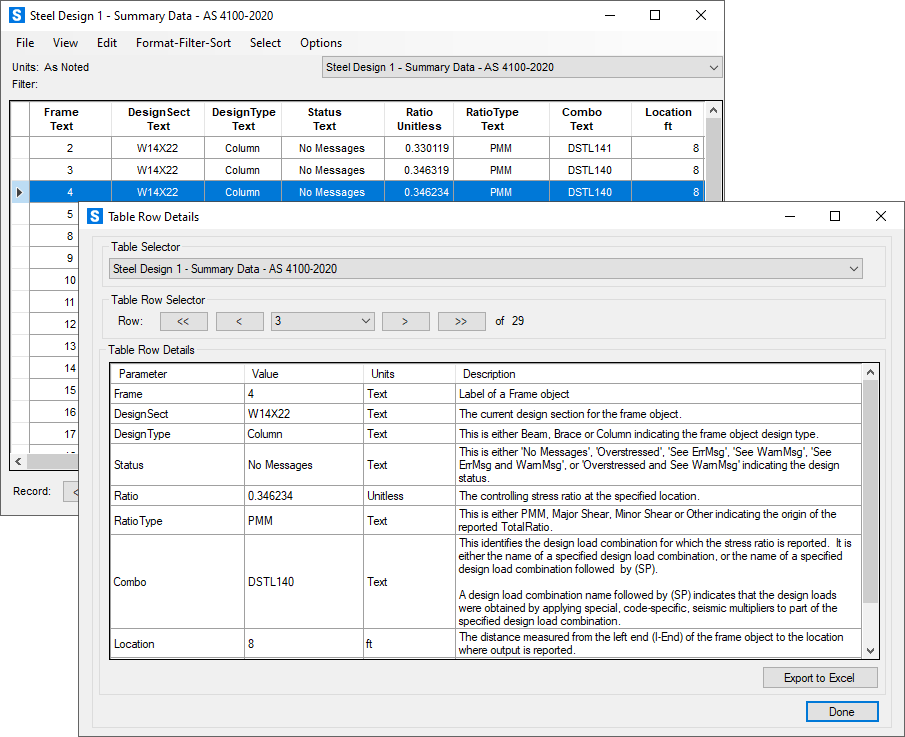

Ahora se proporciona información detallada para cada una de las filas de las tablas del modelo
Requerimientos del sistema |
|
| Procesador |
Mínimo: Intel Pentium 4 o AMD Athlon 64
Recomendado: Intel Core i5/i7/i9 de 9.ª generación, AMD Ryzen 5/7/9 con arquitectura Zen 2 o CPU de sobremesa superior. Se requiere una CPU de 64 bits. |
| Sistema operativo | Microsoft® Windows 8.1 o Microsoft® Windows 10 procesador de 64 bits. |
| Tarjeta de video |
Mínimo: compatible con una resolución de 1024 x 768 y colores de 16 bits para el modo de gráficos
estándar (GDI+).
Recomendado: tarjeta de video discreta con GPU NVIDIA o equivalente y RAM de gráficos dedicada (512 Mb o más) para el modo de gráficos DirectX. La tarjeta debe ser compatible con DirectX 11. * El modo de gráficos DirectX utiliza completamente la aceleración de hardware proporcionada por una GPU y una RAM de gráficos dedicada. Para obtener una mejor calidad gráfica en términos de anti-aliasing y grosor de línea, las capacidades de dibujo ráster del dispositivo deben soportar Legacy Depth Bias. |
| Memoria | Mínimo: 8 GB de RAM
El tamaño del problema que se puede resolver y las velocidades de recuperación de la solución y la respuesta aumentan considerablemente con más RAM. |
| Espacio en disco |
6 GB para instalar el programa
Es necesario espacio adicional para almacenar los archivos de los modelos y los resultados de análisis, un espacio que depende del tamaño de los modelos. Recomendado: disco duro PCIe Solid State Drive (SSD) de 500GB o mayor capacidad. |
| Espacio del disco | 6 GB para instalar el software. Se requerirá espacio adicional para ejecutar y almacenar archivos de modelos y resultados de análisis, según el tamaño de los modelos. Recomendado: Unidad de estado sólido (SSD) PCIe de 500 GB o más. No se recomiendan las unidades externas y de red. |
* Nota: El modo de gráficos DirectX utiliza completamente la aceleración de hardware proporcionada por una GPU y una RAM de gráficos dedicada. Para una mejor calidad de gráficos en términos de suavizado y grosor de línea, las capacidades de dibujo de trama del dispositivo deben admitir el sesgo de profundidad heredado.
Si tiene preguntas o quiere saber cómo puede acceder a la versión licenciada para usted, su institución o empresa u organización, escríbanos a ventas@software-shop.com para recibir más información.
